Opis produktu
Opis

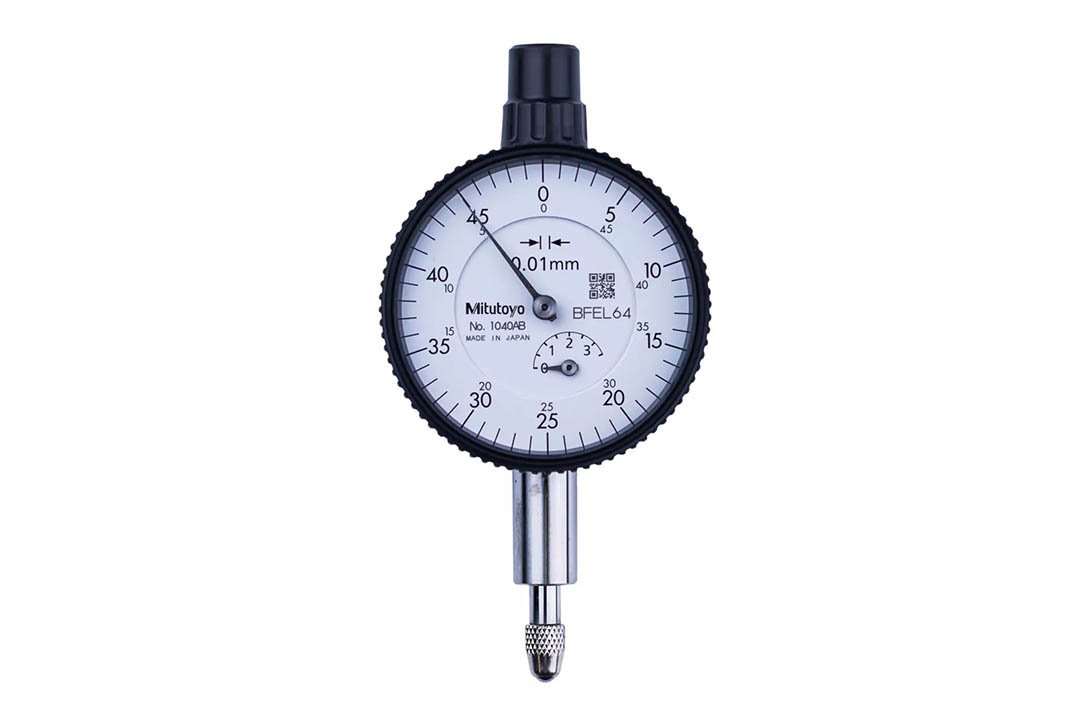

- Kompaktowy czujnik tarczowy z ramką Ø40 mm 3,5 mm.
- Dzięki niewielkiej średnicy doskonale sprawdza się w pomiarach, gdzie przestrzeń jest ograniczona.
- Idealny do pracy w trudno dostępnych miejscach
- Niewielkie wymiary przy zachowaniu wysokiej dokładności
- Trwała końcówka pomiarowa z węglika spiekanego
Wymiary
| Parametr | Wartość |
|---|---|
| A | 32,5 mm |
| B | 46 mm |
| C | 40 mm |
| D | 15 mm |
| E | 20 mm |
| F | 13,8 mm |
| G | 12,2 mm |
| H | 38 mm |
| I | 6,6 mm |
Dane techniczne
| Parametr | Wartość |
|---|---|
| Typ: | Analogowy |
| Jednostki: | Metryczne |
| Dostawa: | z certyfikatem sprawdzenia |
| Zakres: | 3,5 mm |
| Zakres na obr.: |
0,5 mm |
| Skala: | ±0-50 |
| Podziałka: | 0,01 mm |
| Nacisk pomiarowy: | 0,4-1,4 N |
| Dowolna 1/10 obrotu: |
5 µm |
| Dowolna 1/2 obrotu: |
8 µm |
| Dowolny 1 obrót: |
9 µm |
| Zakres pomiarowy: | 12 µm |
| H MPE (Histereza): |
3 µm |
| R MPE (Powtarzalność): |
3,0 µm |
| Nacisk pomiarowy: | 0,4-1,4 N |
| Tuleja: | 8,0 mm |
| Końcówka pomiarowa: | Końcówka z węglika spiekanego, gwint: M 2,5 x 0,45 mm |
| Skala jednostronna: | Tak |
| Podwójna podziałka skali: | Tak |
| Typ: | Standard EN ISO |
| Masa: | 90 g |
