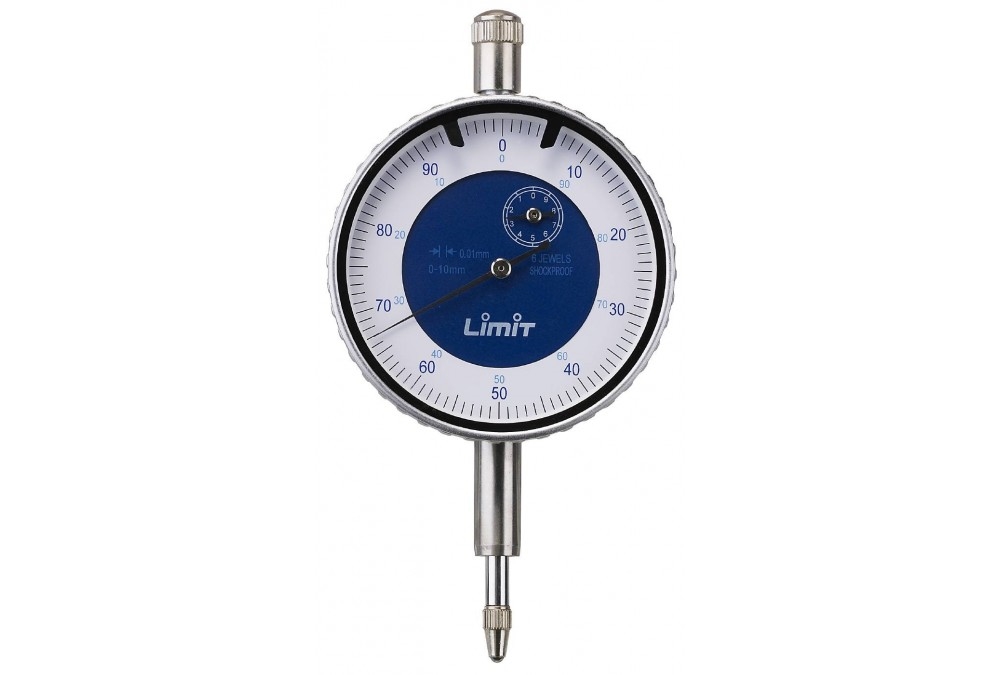

Opis produktu
W艂a艣ciwo艣ci i zastosowanie:
- Czujnik zegarowy odporny na udary.
- Tarcza podzia艂ki obracana, z dwoma nastawianymi wska藕nikami pola tolerancji.
- Dodatkowa wskazówka dla pe艂nych milimetrów.
- Korpus z mocnego tworzywa sztucznego.
- Wymienna ko艅cówka pomiarowa.
- Bez ucha mocuj膮cego (brak mo偶liwo艣ci).
- Tolerancja wg DIN 878.
- Do mocowania czujnika zegarowego s艂u偶y statyw magnetyczny.
Dane techniczne:

| Parametr | Warto艣膰 |
|---|---|
| Zakres pom. | 10 mm |
| Dzia艂ka | 0,01 mm |
| Oznaczenie podzia艂ki | 0-100, 100-0 |
| 1 obrót wskazówki= | 1 mm |
| 艢rednica czujnika | 58 mm |
| 艢rednica chwytu | 8 mm |

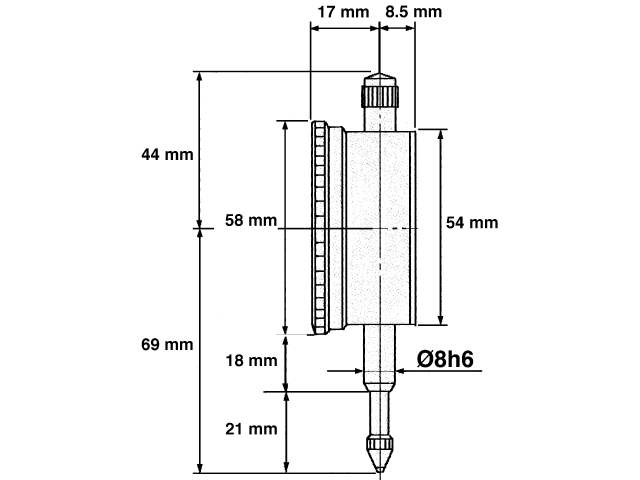

| Wymiar A | 44 mm |
| Wymiar B | 69 mm |
| Wymiar C | 58 mm |
| Wymiar D | 17 mm |
| Wymiar F | 18 mm |
| Wymiar G | 21 mm |
| Wymiar H | 54 mm |
| Wymiar J | 8,5 mm |
Czujnik zegarowy powsta艂 dzi臋ki pracy XIX-wiecznego zegarmistrza z Nowej Anglii. John Logan z Waltham w stanie Massachusetts z艂o偶y艂 15 maja 1883 r. wniosek patentowy w USA na co艣, co nazwa艂 „ulepszeniem przyrz膮dów pomiarowych”. Jego wygl膮d zewn臋trzny nie ró偶ni艂 si臋 od dzisiejszych czujników zegarowych, ale wskazówka (ig艂a wska藕nika) by艂a uruchamiana przez wewn臋trzny mechanizm sk艂adaj膮cy si臋 z 艂a艅cuszka zegarkowego wokó艂 b臋bna (trzpienia). 艢rednica trzpienia okre艣la艂a wspó艂czynnik wzmocnienia wska藕nika. Pó藕niej Logan opracowa艂 zespó艂 z臋batki i z臋bnika, który jest obecnie u偶ywany w wi臋kszo艣ci mechanicznych czujników zegarowych.
Pe艂ny zakres zastosowa艅 tego urz膮dzenia nie zosta艂 doceniony przez kolejne 13 lat, kiedy to jeden ze wspó艂pracowników Logana, Frank Randall, inny zegarmistrz z E. Howard Watch CO. w Bostonie, kupi艂 prawa patentowe od Logana w 1896 r. Nast臋pnie utworzy艂 spó艂k臋 z Francisem Stickneyem i rozpocz膮艂 produkcj臋 czujników zegarowych dla przemys艂u ogólneg
