Opis produktu
Właściwości i zastosowanie:

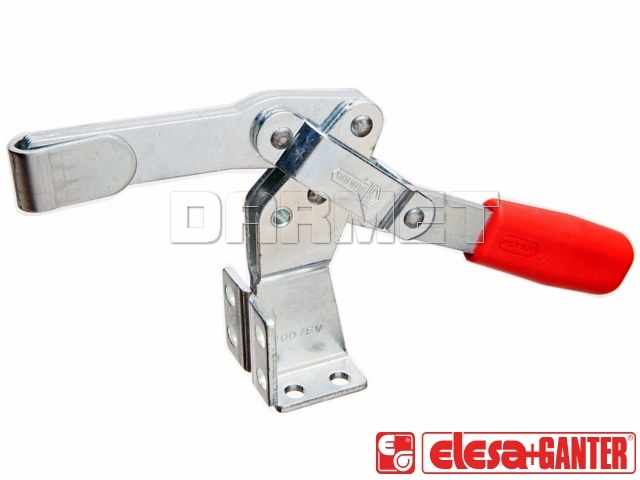

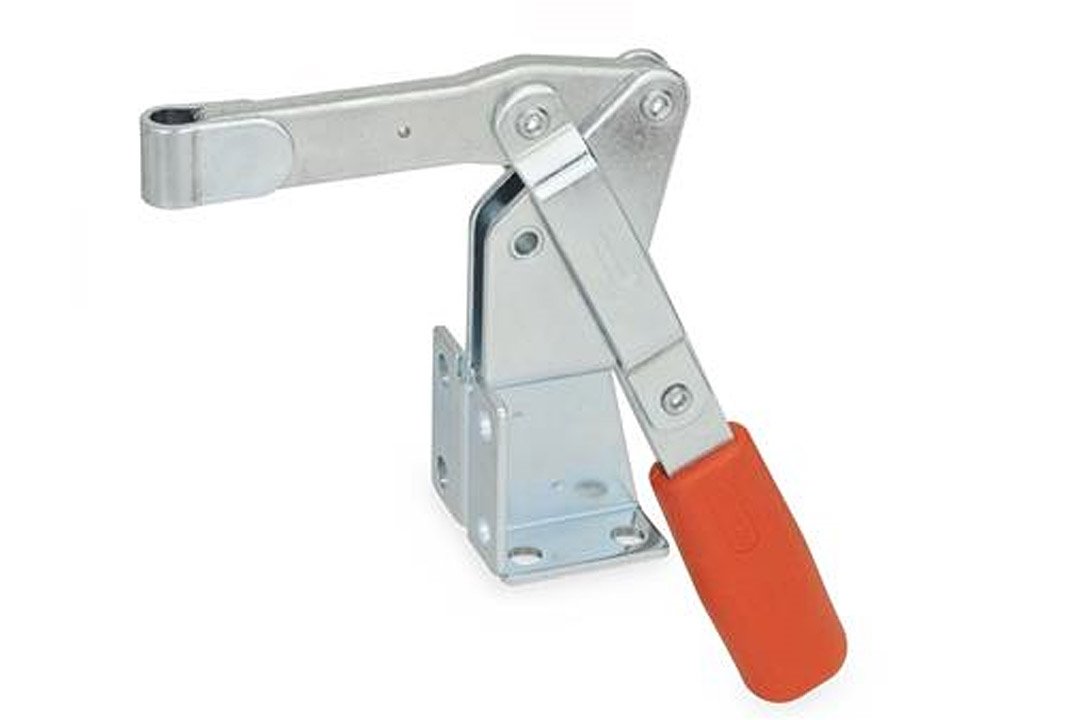

- Dociskacz pionowy stalowy
- Wykonanie EV: ramię pełne z uchem do przyspawania
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Dociskacze pionowe GN 812 mogą być mocowane w dwóch płaszczyznach i wymagają mniej przestrzeni operacyjnej, ponieważ ramię i dźwignia poruszają się w przeciwnych kierunkach
- Ponadto, ramię dociskowe jest wykrawane z jednego arkusza metalu
- Ma to na celu zwiększenie jego wytrzymałości
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a ≈ | - |
| b1 | 35 mm |
| b2 | 38 mm |
| b3 | 35 mm |
| b4 | - |
| d1 | M8 |
| d2 | 6.5 mm |
| e | 37 mm |
| h1 ≈ | 154 mm |
| h2 | 76 mm |
| h3 | 17 mm |
| h4 | 34 mm |
| l1 ≈ | 158 mm |
| l2 ≈ | - |
| l3 ≈ max. | 76 mm |
| m1 | 16 mm |
| m2 | 26 mm |
| m3 | 11 mm |
| m4 | 16 mm |
| m5 | 11 mm |
| r ≈ | 96 mm |
| s1 | 3 mm |
| s2 | 6 mm |
|
Siła przytrzymania |
2200 N |
| Waga | 420 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
