Opis produktu
Właściwości i zastosowanie:

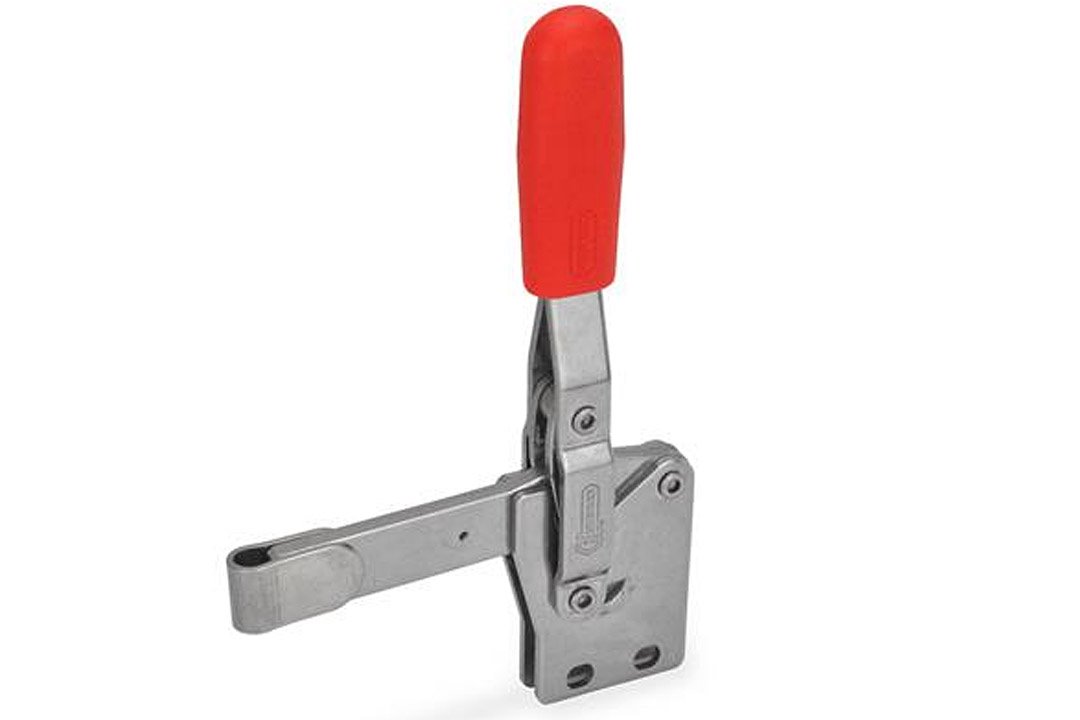

- Dociskacz pionowy ze stali nierdzewnej z przylgą pionową
- Wykonanie F: ramię dociskowe pełne z uchem do przyspawania
- Korpus i elementy gięte: stal nierdzewna AISI 304
- Tuleje przegubów: stal nierdzewna AISI 304
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
- Stal nierdzewna AISI 304, dzięki wysokiej odporności na korozję, pozwala zastosować dociskacze w maszynach i urządzeniach pracujących w sektorach, w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a ≈ | - |
| b1 | 35 mm |
| b2 | 10 mm |
| b3 | 5 mm |
| b4 | - |
| d1 | M6 |
| d2 ≈ | 5.5 mm |
| h1 ≈ | 156 mm |
| h2 | 42.5 mm |
| h3 | 16 mm |
| h4 | - |
| l1 | 86 mm |
| l2 | - |
| l3 max. | 54 mm |
| m1 | 12.5 mm |
| m2 | 19 mm |
| m3 | 6.5 mm |
| m4 | - |
| r ≈ | 79 mm |
| s | 5 mm |
|
Siła przytrzymania |
1600 N |
| Waga | 210 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
