Opis produktu
Właściwości i zastosowanie:

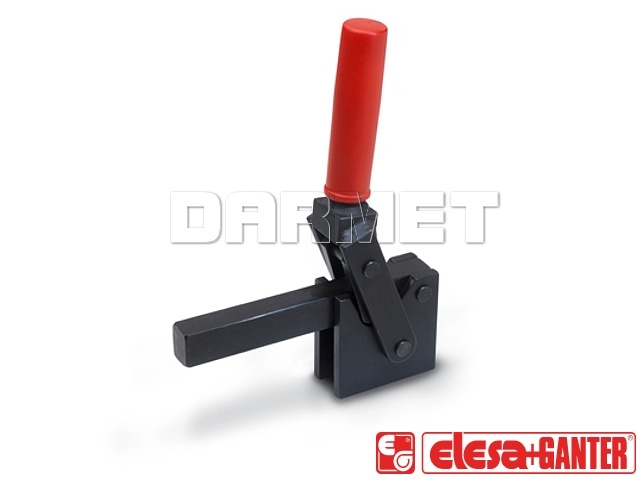

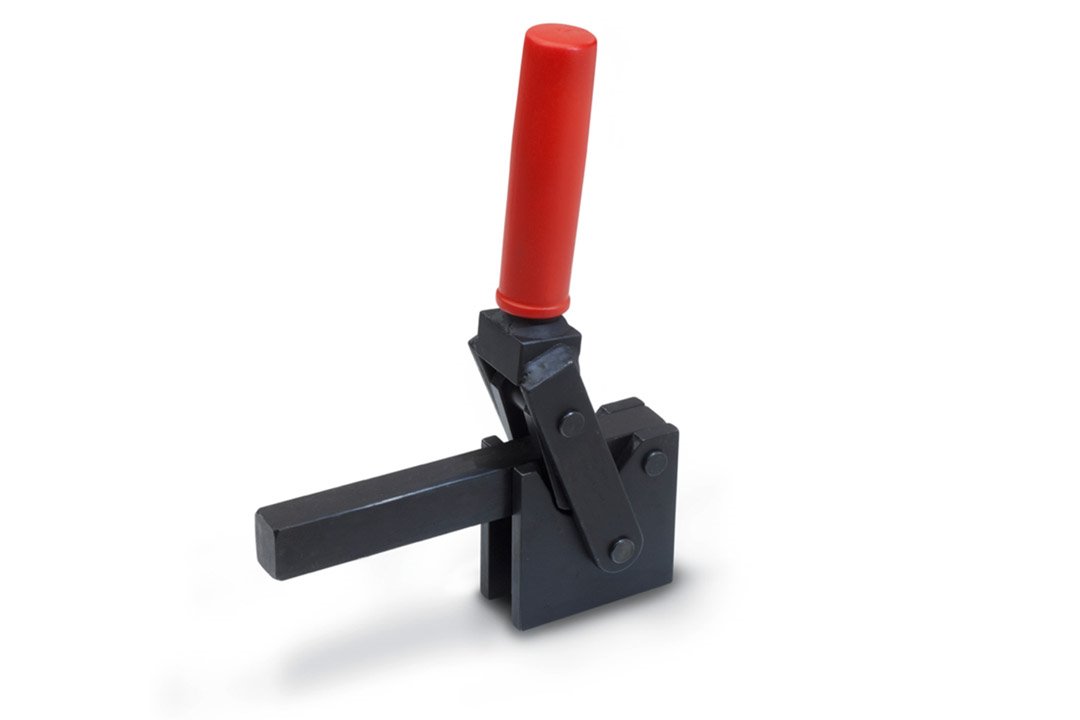

- Dociskacz pionowy, typ "ciężki"
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Dociskacze GN 813 stosuje się w aplikacjach, gdzie wymagana jest bardzo duża siła przytrzymania
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| b1 | 100 mm |
| b2 | 36 mm |
| b3 | 20 mm |
| b4 | 20 mm |
| e | 82 mm |
| h1 | 297 mm |
| h2 | 65 mm |
| h3 | 35 mm |
| l1 | 220 mm |
| l2 | 120 mm |
| r | 202 mm |
|
Siła przytrzymania |
20000 N |
| Waga | 3600 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
