Opis produktu
Właściwości i zastosowanie:

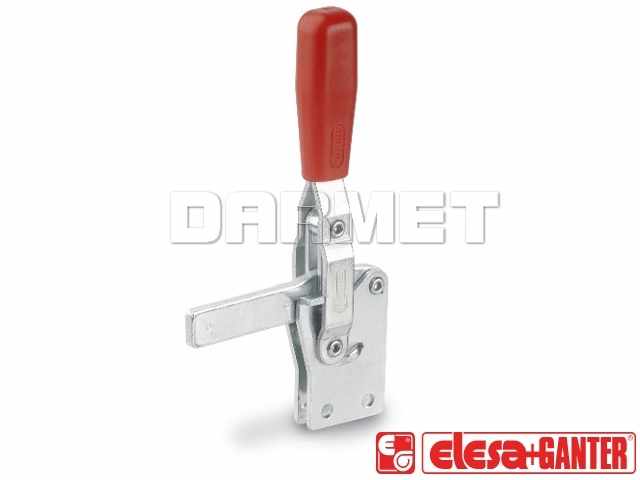

- Dociskacz pionowy z przylgą pionową
- Wykonanie F: pełne ramię z uchem do przyspawania
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana ( od rozmiaru ≥ 200)
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
➕ Uzupełnij swój docisk o śrubę dociskową

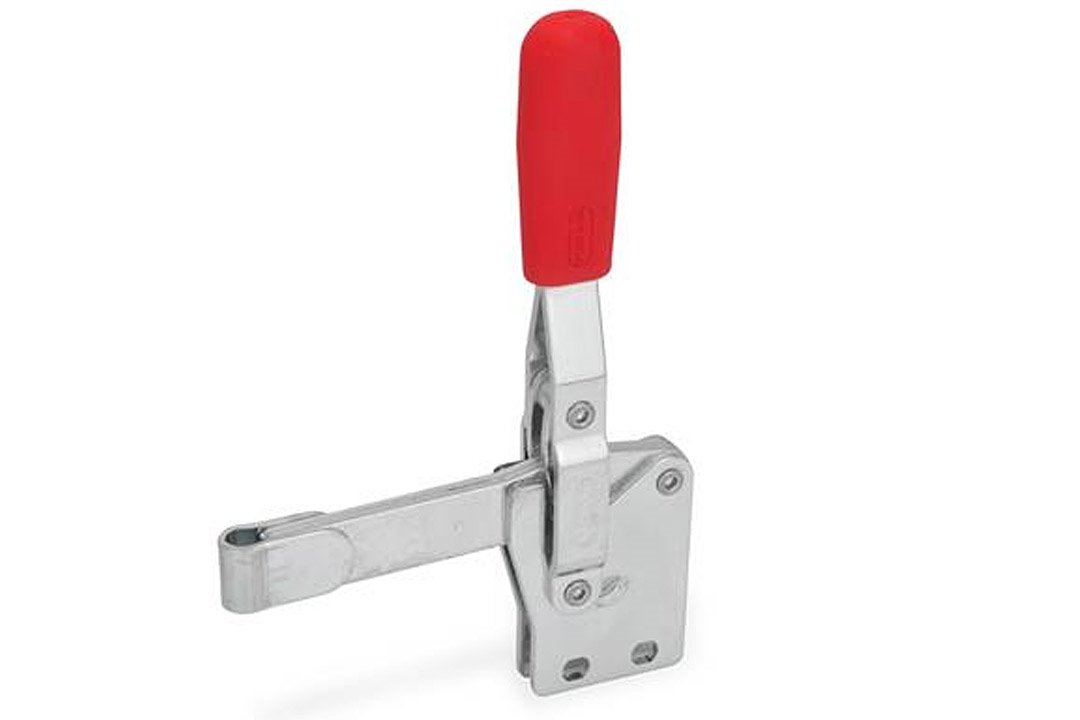

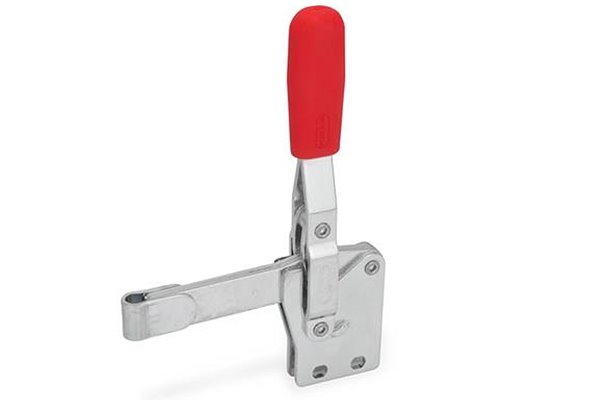

Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a ≈ | - |
| b1 | 43 mm |
| b2 | 12 mm |
| b3 | 6 mm |
| b4 | - |
| d1 | M8 |
| d2 ≈ | 6.5 mm |
| h1 ≈ | 183 mm |
| h2 | 48 mm |
| h3 | 18 mm |
| h4 | 31 mm |
| l1 | 112 mm |
| l2 | - |
| l3 max. | 73 mm |
| m1 | 19 mm |
| m2 | 20 mm |
| m3 | 6.5 mm |
| m4 | 6.5 mm |
| r ≈ | 104 mm |
| s | 6 mm |
|
Siła przytrzymania |
2200 N |
| Waga | 350 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
