Opis produktu
Właściwości i zastosowanie:

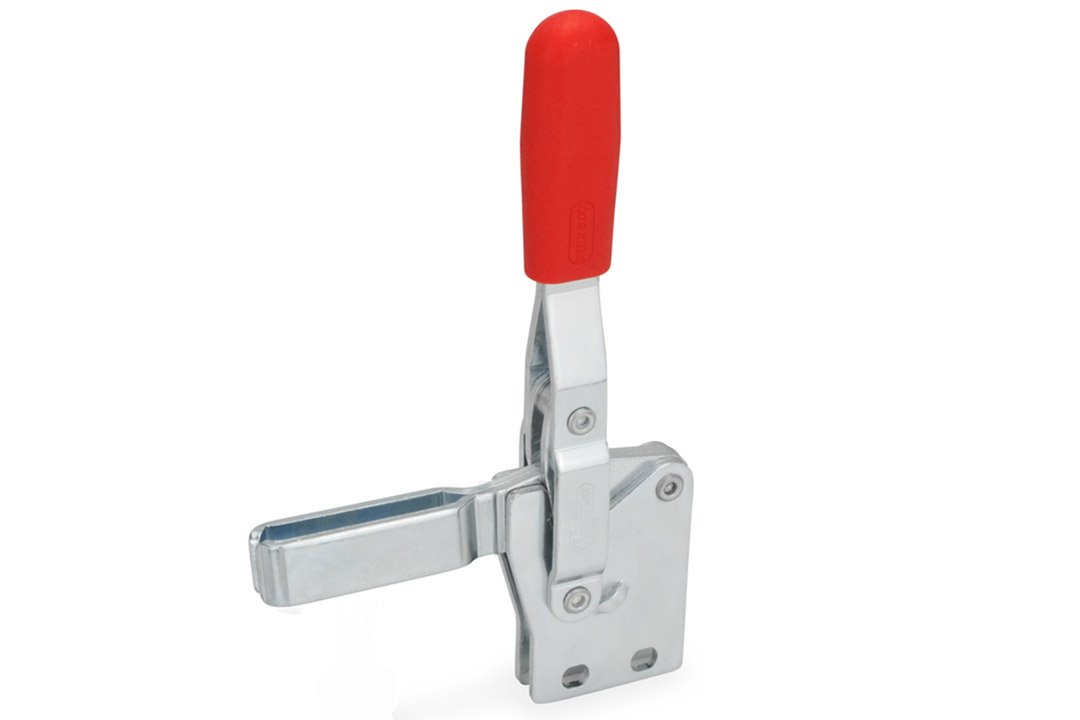

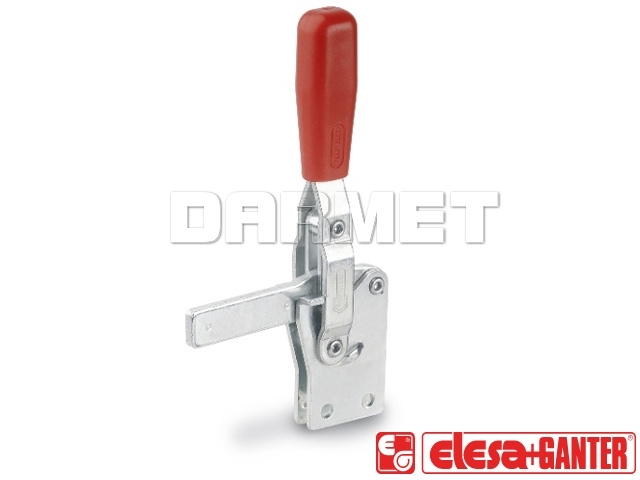

- Dociskacz pionowy z przylgą pionową
- Wykonanie B: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana ( od rozmiaru ≥ 200)
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Watrość |
|---|---|
| a ≈ | 20 mm |
| b1 | 29 mm |
| b2 | 8 mm |
| b3 | 4 mm |
| b4 | 5.2 mm |
| d1 | M5 |
| d2 ≈ | 4.5 mm |
| h1 ≈ | 109 mm |
| h2 | 32 mm |
| h3 | 11 mm |
| h4 | 21 mm |
| l1 | 66.5 mm |
| l2 | 31.5 mm |
| l3 max. | - |
| m1 | 15 mm |
| m2 | 16 mm |
| m3 | 5 mm |
| m4 | 5 mm |
| r ≈ | 62.5 mm |
| s | - |
|
Siła przytrzymania |
900 N |
| Waga | 95 g |
