Opis produktu
Właściwości i zastosowanie:

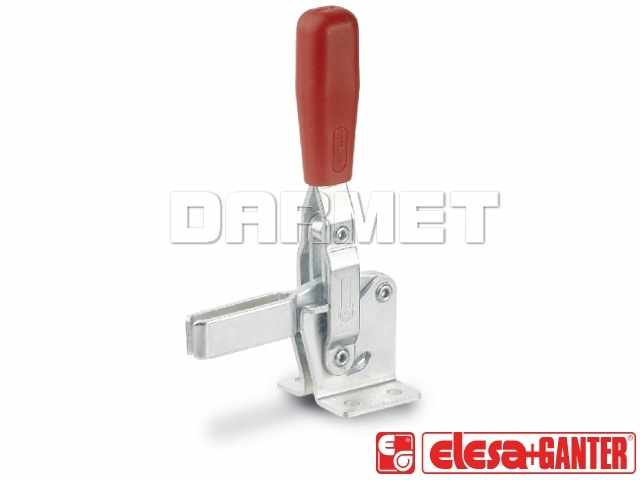

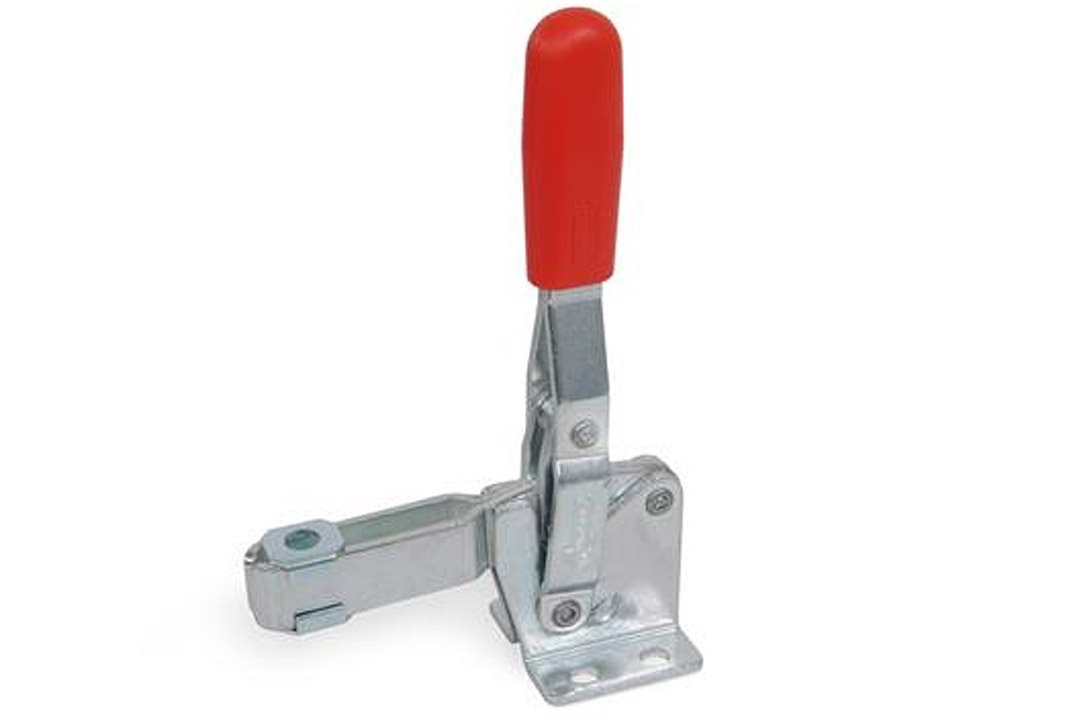

- Dociskacz pionowy z przylgą poziomą
- Wykonanie A: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a ≈ | 28 | mm | |
| b1 | 35 | mm | |
| b2 | 42 | mm | |
| b3 | 6.2 | mm | |
| d1 | M6 | ||
| d2 ≈ | 5.5 | mm | |
| h1 ≈ | 142 | mm | |
| h2 | 28 | mm | |
| h3 | 16 | mm | |
| h4 | 26.5 | mm | |
| l1 ≈ | 85 | mm | |
| l2 | 42 | mm | |
| l3 max. | - | mm | |
| m1 | 12.5 | mm | |
| m2 | 19 | mm | |
| m3 | 27 | mm | |
| r ≈ | 79.5 | mm | |
| s1 | 2.5 | mm | |
| s2 | - | ||
|
Siła przytrzymania |
1600 | N | |
| Waga | 210 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
