Opis produktu
Właściwości i zastosowanie:

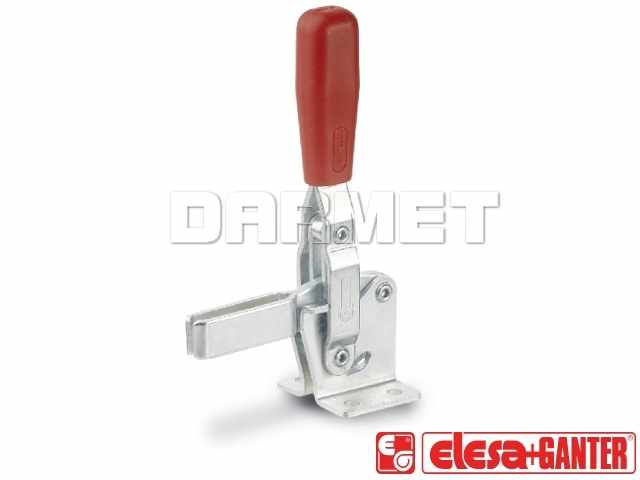

- Dociskacz pionowy z przylgą poziomą
- Wykonanie A: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
➕ Uzupełnij swój docisk o śrubę dociskową

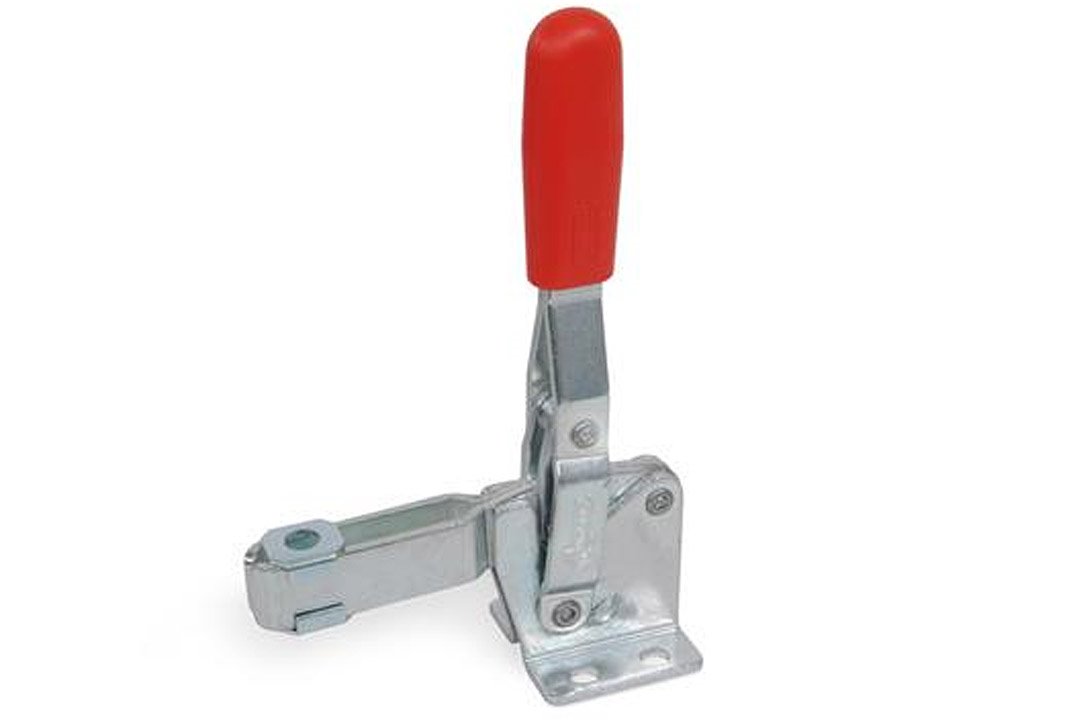

Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a ≈ | 42 mm |
| b1 | 50 mm |
| b2 | 65 mm |
| b3 | 10.5 mm |
| d1 | M10 |
| d2 ≈ | 8.5 mm |
| h1 ≈ | 195 mm |
| h2 | 43 mm |
| h3 | 22 mm |
| h4 | 38 mm |
| l1 ≈ | 129 mm |
| l2 | 66 mm |
| l3 max. | - |
| m1 | 29 mm |
| m2 | 32 mm |
| m3 | 46 mm |
| r ≈ | 122 mm |
| s1 | 3.5 mm |
| s2 | - |
|
Siła przytrzymania |
2700 N |
| Waga | 550 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
