Opis produktu
Właściwości i zastosowanie:

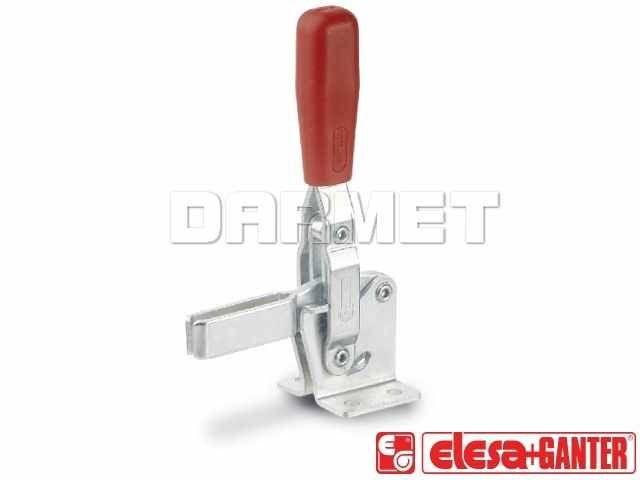

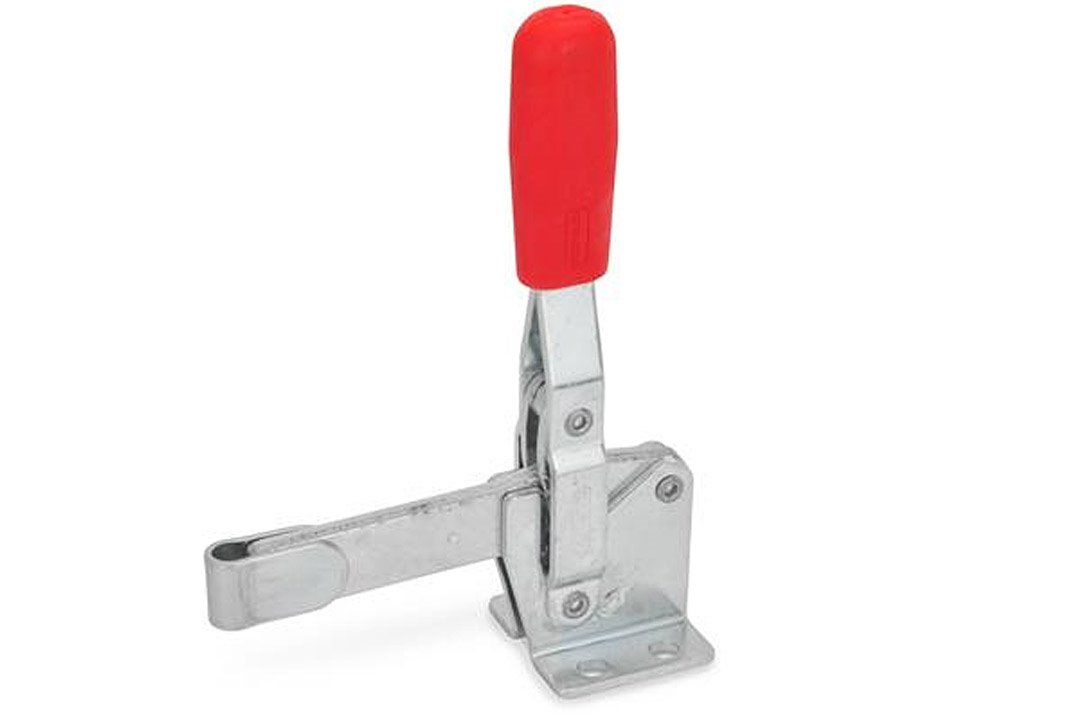

- Dociskacz pionowy z przylgą poziomą
- Wykonanie E: pełne ramię z uchem do przyspawania
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Dla uzyskania jak największej wytrzymałości, ramię dociskowe jest w całości wykrawane z jednego arkusza metalu
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a ≈ | - |
| b1 | 80 mm |
| b2 | 95 mm |
| b3 | - |
| d1 | M12 |
| d2 ≈ | 12.5 mm |
| h1 ≈ | 303 mm |
| h2 | 84.5 mm |
| h3 | 32 mm |
| h4 | 51 mm |
| l1 ≈ | 225 mm |
| l2 | - |
| l3 max. | 152 mm |
| m1 | 50 mm |
| m2 | 51 mm |
| m3 | 70 mm |
| r ≈ | 212 mm |
| s1 | 7 mm |
| s2 | 10 mm |
|
Siła przytrzymania |
4600 N |
| Waga | 1950 g |
