Opis produktu
Właściwości i zastosowanie:

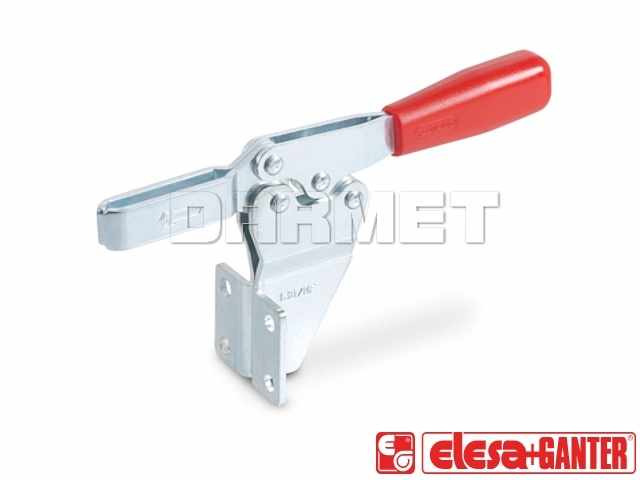

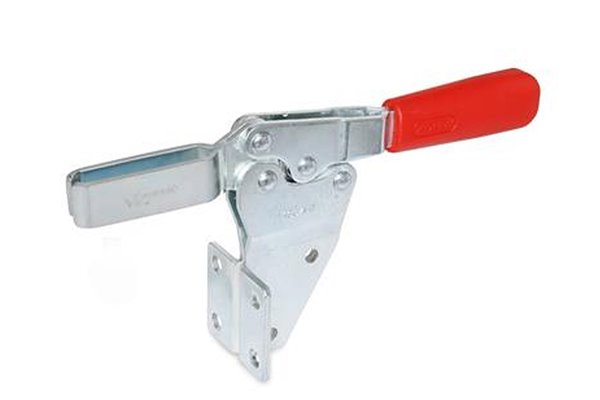

- Dociskacz poziomy stalowy
- Wykonanie MF: rozwidlone ramię
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Dociskacze zostały zaprojektowane tak, aby uchronić palce operatora przed przytrzaśnięciem
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.

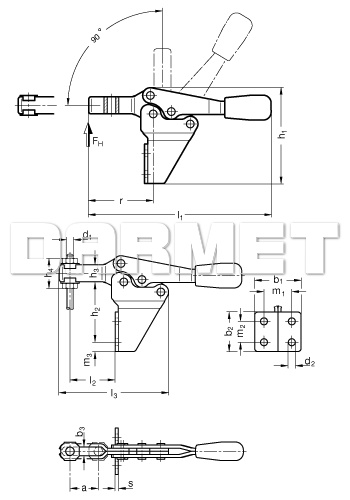

Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 32 mm |
| b1 | 39 mm |
| b2 | 35 mm |
| b3 | 6.5 mm |
| d1 | M6 |
| d2 | 5.5 mm |
| h1 | 85 mm |
| h2 | 20 mm |
| h3 | 14 mm |
| h4 | 27 mm |
| l1 | 170 mm |
| l2 | 45 mm |
| l3 | 95 mm |
| m1 | 26 mm |
| m2 | 22 mm |
| m3 | 6.5 mm |
| r | 61 mm |
| s | 2.5 mm |
|
Siła przytrzymania |
1000 N |
| Waga | 240 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
Instrukcje obsługi
