Opis produktu
Właściwości i zastosowanie:

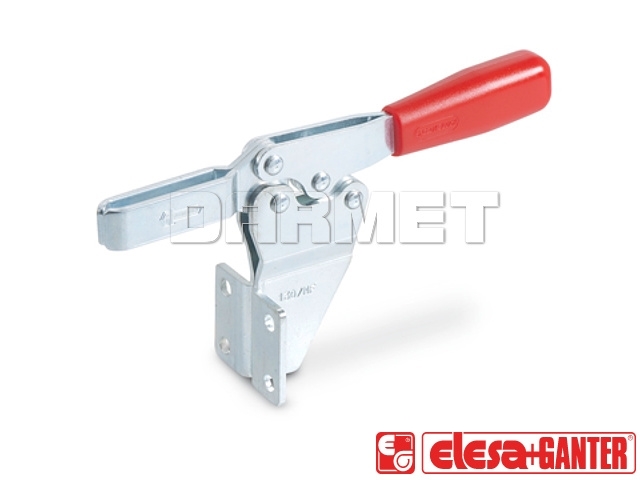

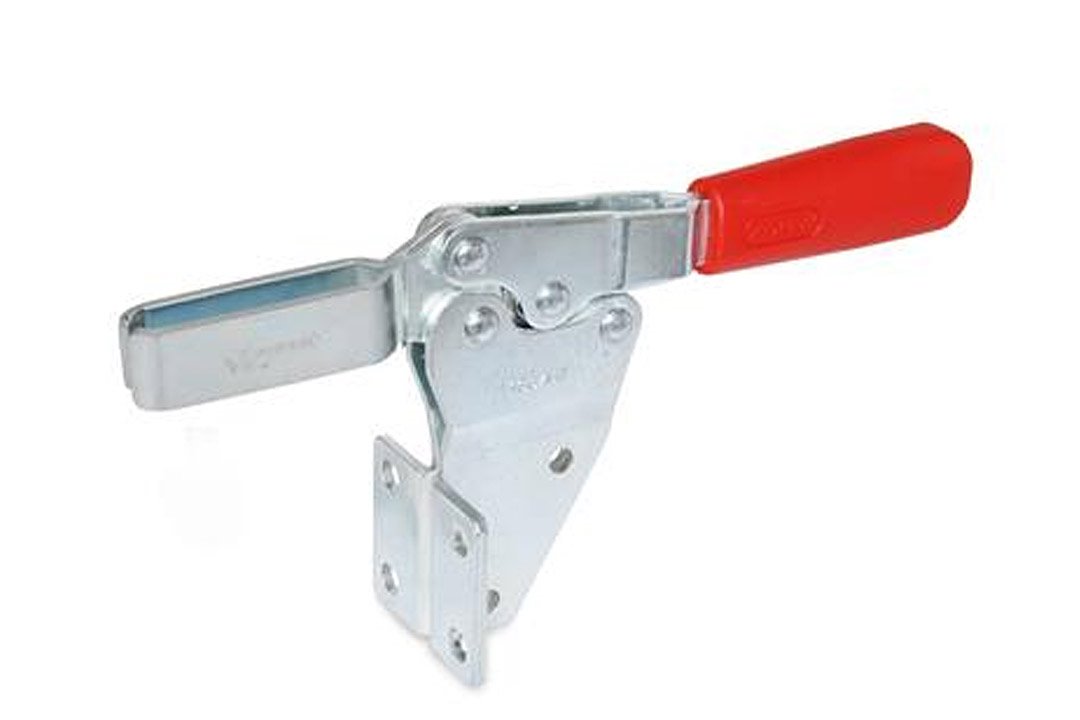

- Dociskacz poziomy stalowy
- Wykonanie MF: rozwidlone ramię
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Dociskacze zostały zaprojektowane tak, aby uchronić palce operatora przed przytrzaśnięciem
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 58 mm |
| b1 | 52 mm |
| b2 | 52 mm |
| b3 | 10.5 mm |
| d1 | M10 |
| d2 | 8.5 mm |
| h1 | 135 mm |
| h2 | 36.5 mm |
| h3 | 22 mm |
| h4 | 43 mm |
| l1 | 270 mm |
| l2 | 85 mm |
| l3 | 166 mm |
| m1 | 32 mm |
| m2 | 32 mm |
| m3 | 10 mm |
| r | 108.5 mm |
| s | 3.5 mm |
|
Siła przytrzymania |
1800 N |
| Waga | 840 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
