Opis produktu
Właściwości i zastosowanie:

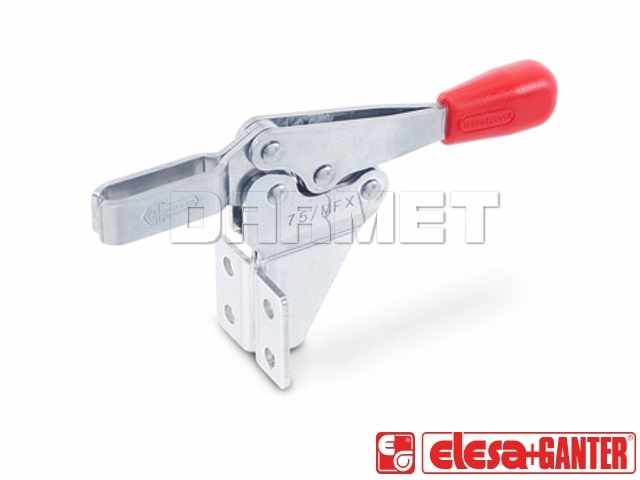

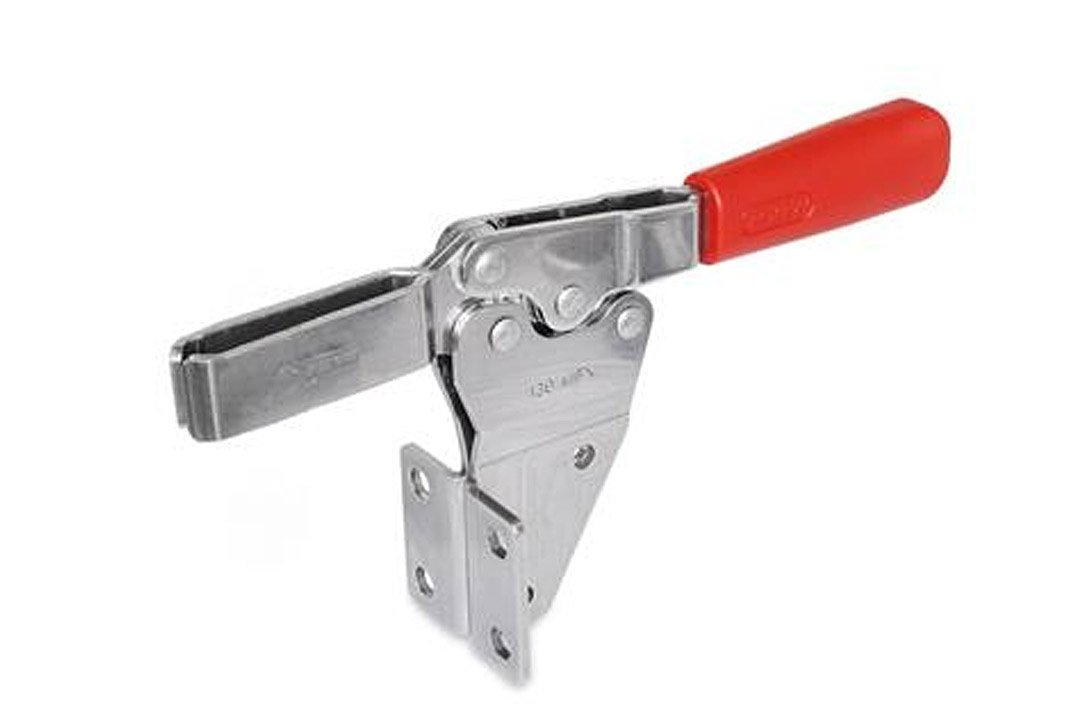

- Dociskacz poziomy ze stali nierdzewnej
- Wykonanie MF: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal nierdzewna AISI 304
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Dociskacze zostały zaprojektowane tak, aby uchronić palce operatora przed przytrzaśnięciem
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a ≈ | 37 mm |
| b1 | 43 mm |
| b2 | 40 mm |
| b3 | 8.5 mm |
| d1 | M8 |
| d2 | 6.5 mm |
| h1 | 102 mm |
| h2 | 69 mm |
| h3 | 18 mm |
| h4 | 35 mm |
| l1 | 195 mm |
| l2 | 52 mm |
| l3 | 113 mm |
| m1 | 28.5 mm |
| m2 | 24 mm |
| m3 | 8 mm |
| r | 70 mm |
| s | 3 mm |
|
Siła przytrzymania |
1700 N |
| Waga | 400 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
