Opis produktu
Właściwości i zastosowanie:

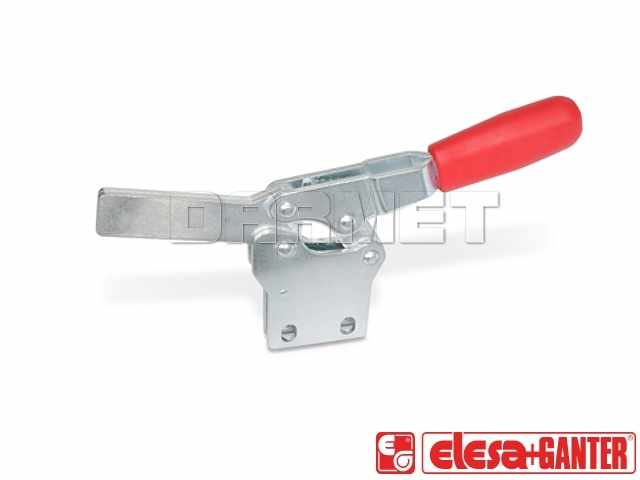

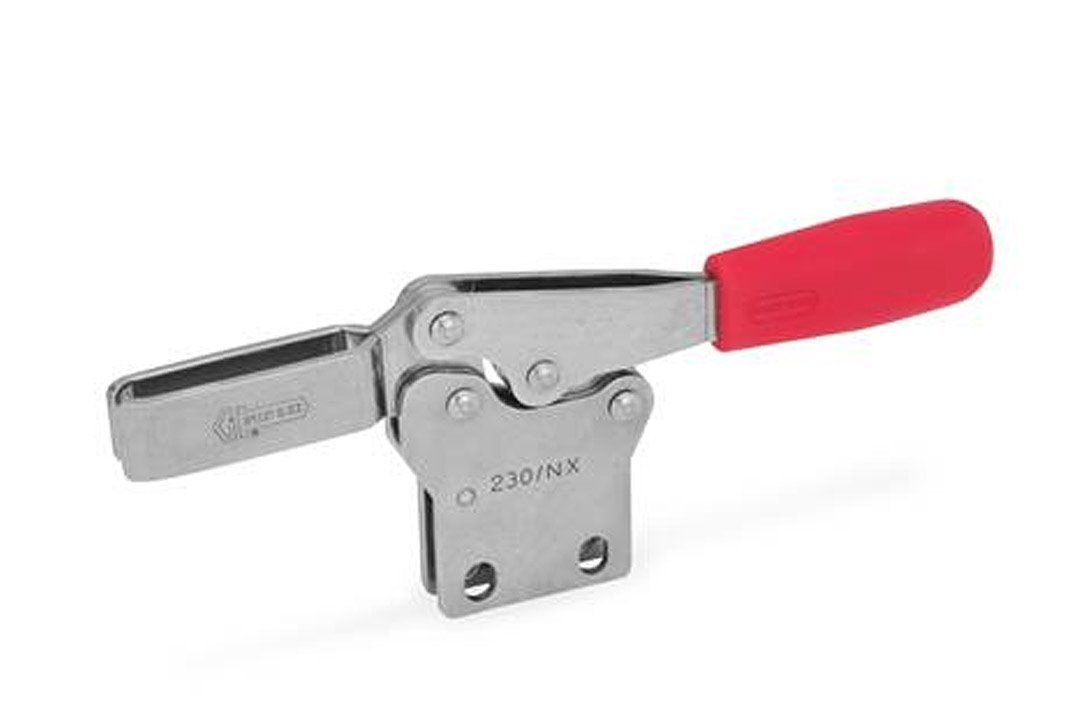

- Dociskacz poziomy z przylgą pionową
- Wykonanie N: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal nierdzewna AISI 304
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Specjalną cechą dociskacza poziomego GN 820.1 jest niski profil w pozycji zamkniętej
- Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
- Stal nierdzewna AISI 304, dzięki wysokiej odporności na korozję, pozwala zastosować te dociskacze w maszynach i urządzeniach pracujących w sektorach w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 20 | mm | |
| b1 | 28 | mm | |
| b2 | 8 | mm | |
| b3 | 4 | mm | |
| b4 | 5.5 | mm | |
| d1 | M5 | ||
| d2 | 4.5 | mm | |
| h1 ≈ | 45.5 | mm | |
| h2 | 27.5 | mm | |
| h3 | 11 | mm | |
| h4 | 22.5 | mm | |
| l1 ≈ | 118 | mm | |
| l2 ≈ | 68 | mm | |
| l3 ≈ | 40 | mm | |
| l4 ≈ max. | - | mm | |
| m1 | 13.5 | mm | |
| m2 | 4.5 | mm | |
| m3 | 7.2 | mm | |
| r ≈ | 43 | mm | |
| s | - | mm | |
|
Siła przytrzymania |
900 | N | |
| Waga | 90 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
