Opis produktu
Właściwości i zastosowanie:

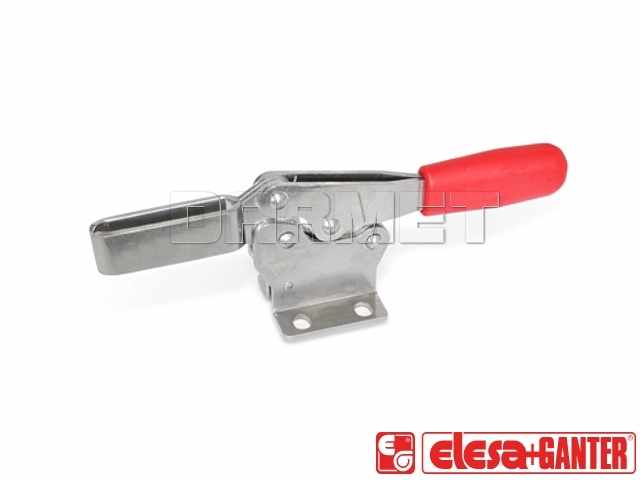

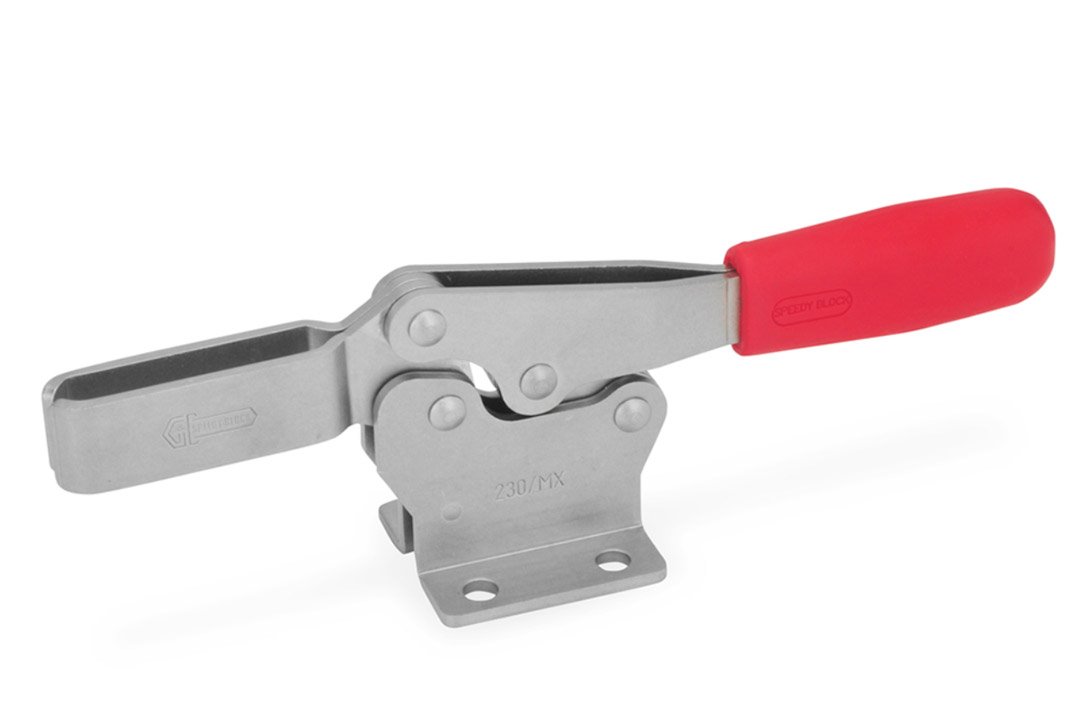

- Dociskacz poziomy ze stali nierdzewnej z przylgą poziomą
- Wykonanie M: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal nierdzewna AISI 304
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Specjalną cechą dociskacza poziomego GN 820 jest niski profil w pozycji zamkniętej
- Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
- Stal nierdzewna AISI 304, dzięki wysokiej odporności na korozję, pozwala zastosować te dociskacze w maszynach i urządzeniach pracujących w sektorach w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 32 mm |
| b1 | 36 mm |
| b2 | 40 m |
| b3 | 6.5 m |
| d1 | M6 |
| d2 | 5.5 mm |
| h1 ≈ | 51 mm |
| h2 | 29 mm |
| h3 | 14 mm |
| h4 | 27 mm |
| l1 ≈ | 168 mm |
| l2 ≈ | 92 mm |
| l3 ≈ | 53 mm |
| l4 ≈ max. | - |
| m1 | 26 mm |
| m2 | 26 mm |
| m3 | 5 mm |
| r ≈ | 62 mm |
| s1 | 2.5 mm |
| s2 | - |
|
Siła przytrzymania |
1000 N |
| Waga | 202 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
