Opis produktu
Właściwości i zastosowanie:

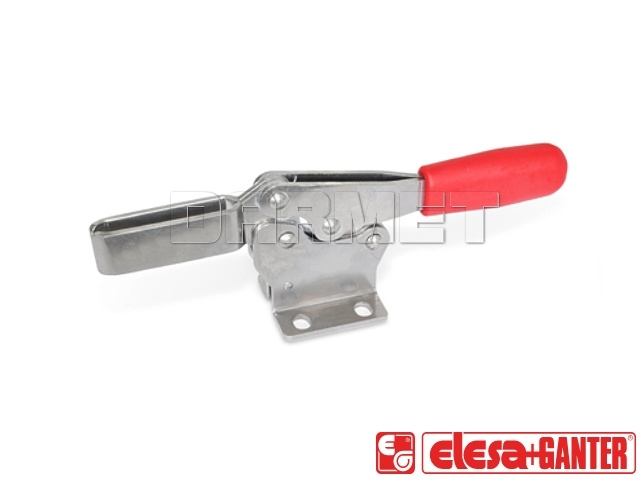

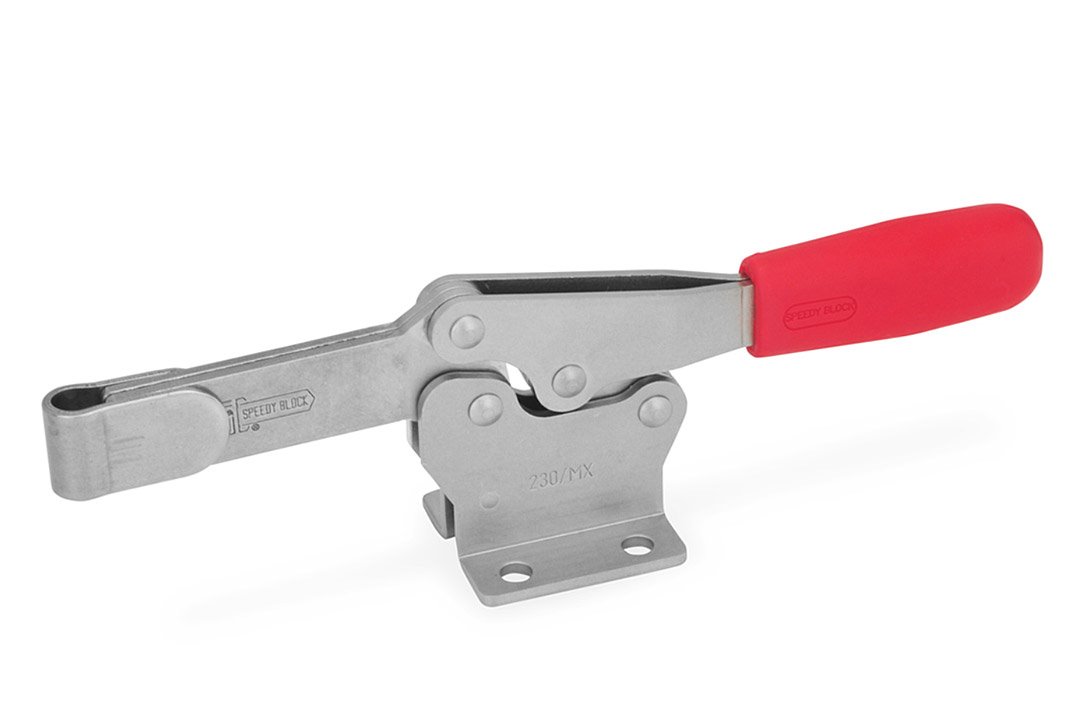

- Dociskacz poziomy z przylgą poziomą
- Wykonanie O: pełne ramię z uchem do przyspawania
- Korpus i elementy gięte: stal nierdzewna AISI 304
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Specjalną cechą dociskacza poziomego GN 820 jest niski profil w pozycji zamkniętej
- Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
- Stal nierdzewna AISI 304, dzięki wysokiej odporności na korozję, pozwala zastosować te dociskacze w maszynach i urządzeniach pracujących w sektorach w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | - | mm | |
| b1 | 36 | mm | |
| b2 | 40 | mm | |
| b3 | - | mm | |
| d1 | M6 | ||
| d2 | 5.5 | mm | |
| h1 ≈ | 51 | mm | |
| h2 | 29 | mm | |
| h3 | 14 | mm | |
| h4 | - | mm | |
| l1 ≈ | 168 | mm | |
| l2 ≈ | 92 | mm | |
| l3 ≈ | - | mm | |
| l4 ≈ max. | 64 | mm | |
| m1 | 26 | mm | |
| m2 | 26 | mm | |
| m3 | 5 | mm | |
| r ≈ | 62 | mm | |
| s1 | 2.5 | mm | |
| s2 | 5 | mm | |
|
Siła przytrzymania |
1000 | N | |
| Waga | 211 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
