Opis produktu
Właściwości i zastosowanie:

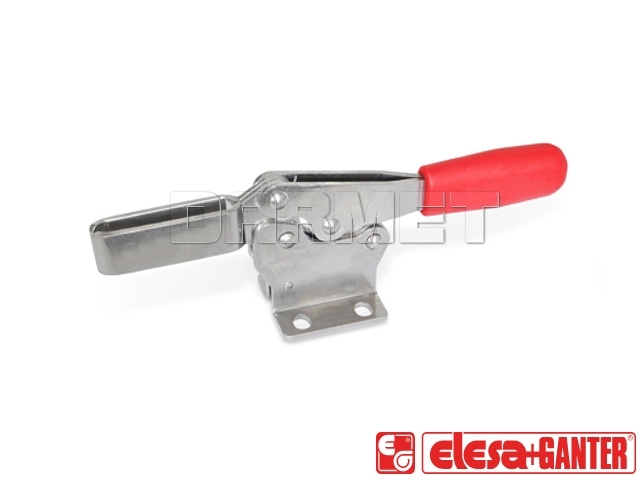

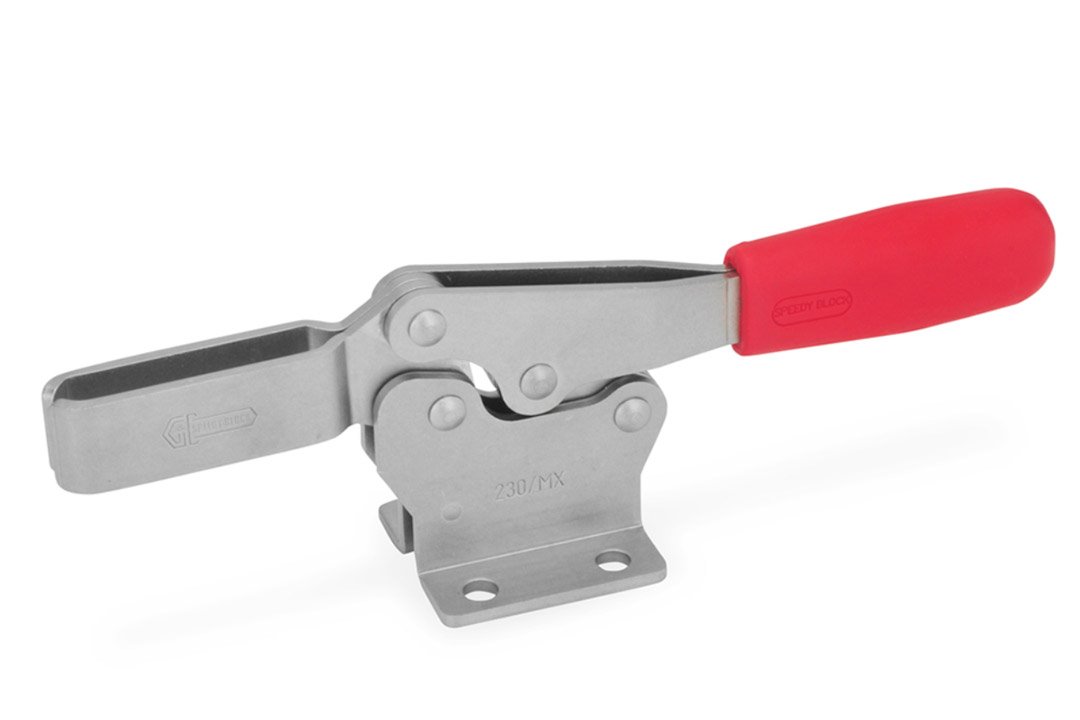

- Dociskacz poziomy z przylgą poziomą
- Wykonanie M: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal nierdzewna AISI 304
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Specjalną cechą dociskacza poziomego GN 820 jest niski profil w pozycji zamkniętej
- Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
- Stal nierdzewna AISI 304, dzięki wysokiej odporności na korozję, pozwala zastosować te dociskacze w maszynach i urządzeniach pracujących w sektorach w których przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymuszają użycie materiałów odpornych na korozję
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 10 | mm | |
| b1 | 24 | mm | |
| b2 | 24.5 | mm | |
| b3 | 4.3 | mm | |
| d1 | M4 | ||
| d2 | 4.3 | mm | |
| h1 ≈ | 23 | mm | |
| h2 | 12 | mm | |
| h3 | 7 | mm | |
| h4 | 15 | mm | |
| l1 ≈ | 69 | mm | |
| l2 ≈ | 43 | mm | |
| l3 ≈ | 20 | mm | |
| l4 ≈ max. | - | mm | |
| m1 | 15 | mm | |
| m2 | 16 | mm | |
| m3 | 4.5 | mm | |
| r ≈ | 24.5 | mm | |
| s1 | 1.2 | mm | |
| s2 | - | mm | |
|
Siła przytrzymania |
400 | N | |
| Waga | 25 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
