Opis produktu
Właściwości i zastosowanie:

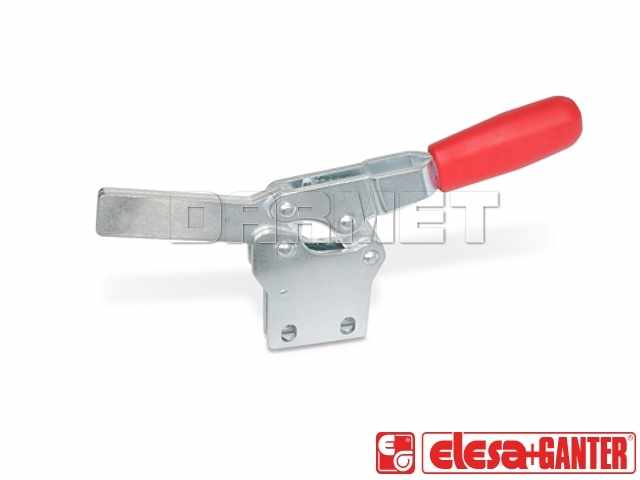

- Dociskacz poziomy stalowy z przylgą pionową

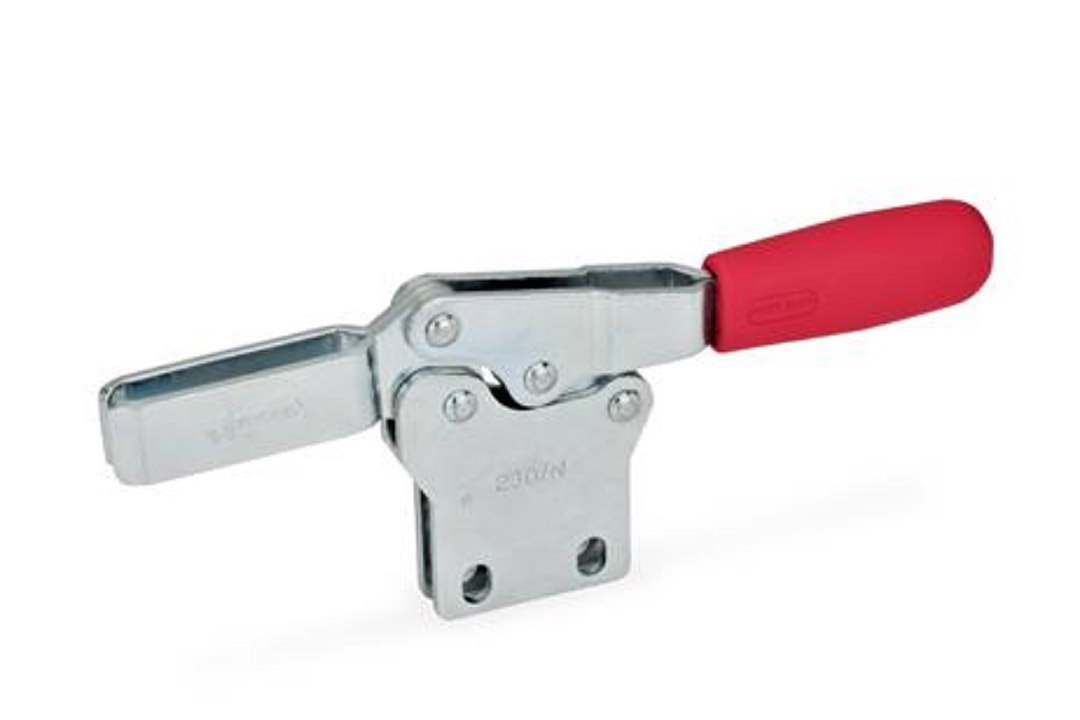

- Wykonanie N: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Specjalną cechą dociskacza poziomego GN 820.1 jest niski profil w pozycji zamkniętej
- Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 58 mm |
| b1 | 60 mm |
| b2 | 42 mm |
| b3 | 7 mm |
| d1 | M10 |
| d2 | 8.5 mm |
| h1 ≈ | 102 mm |
| h2 | 69 mm |
| h3 | 22 mm |
| h4 | 43 mm |
| l1 ≈ | 270 mm |
| l2 ≈ | 161 mm |
| l3 ≈ | 96 mm |
| l4 ≈ max. | - |
| m1 | 41 mm |
| m2 | 7.5 mm |
| m3 | 9.5 mm |
| r ≈ | 110 mm |
| s | - |
|
Siła przytrzymania |
3200 N |
| Waga | 700 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
