Opis produktu
Właściwości i zastosowanie:

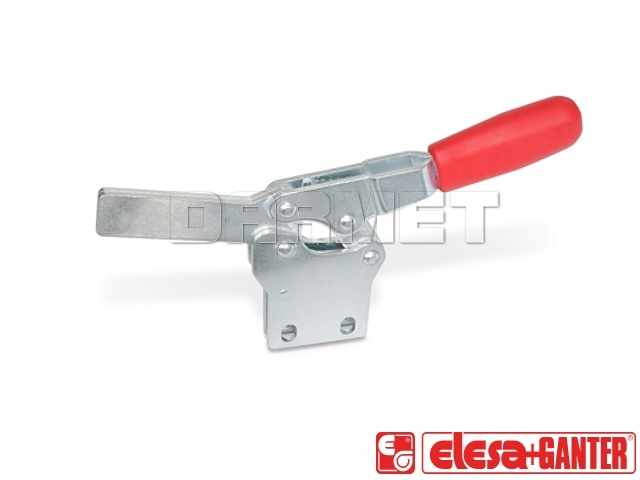

- Dociskacz poziomy stalowy z przylgą pionową

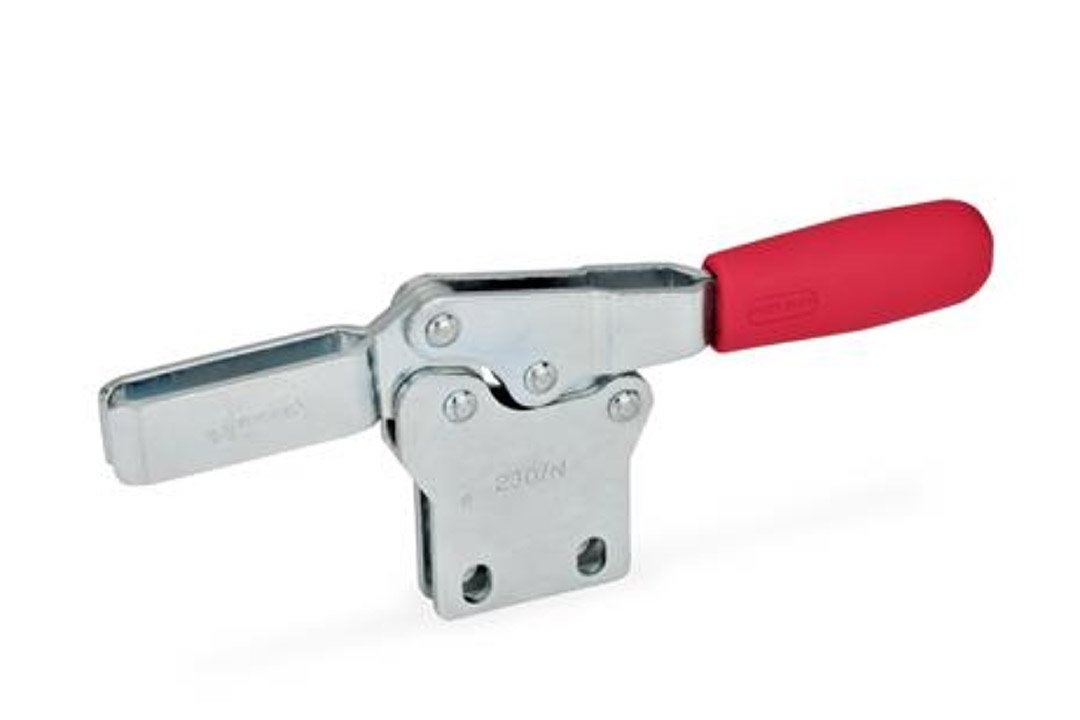

- Wykonanie N: rozwidlone ramię z dwoma przesuwnymi nakładkami
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Specjalną cechą dociskacza poziomego GN 820.1 jest niski profil w pozycji zamkniętej
- Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 65 mm |
| b1 | 70 mm |
| b2 | 56 mm |
| b3 | 10 mm |
| d1 | M12 |
| d2 | 8.5 mm |
| h1 ≈ | 119 mm |
| h2 | 80.5 mm |
| h3 | 26 mm |
| h4 | 53 mm |
| l1 ≈ | 309 mm |
| l2 ≈ | 186 mm |
| l3 ≈ | 116 mm |
| l4 ≈ max. | - |
| m1 | 41.5 mm |
| m2 | 11.8 mm |
| m3 | 14.2 mm |
| r ≈ | 128 mm |
| s | - |
|
Siła przytrzymania |
6200 N |
| Waga | 1200 g |
