Opis produktu
Właściwości i zastosowanie:

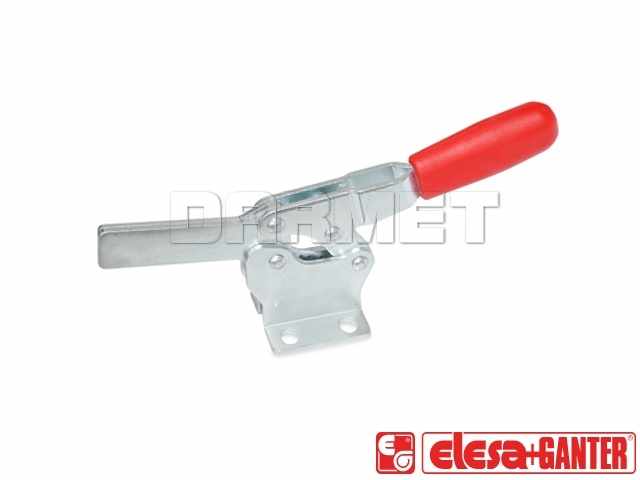

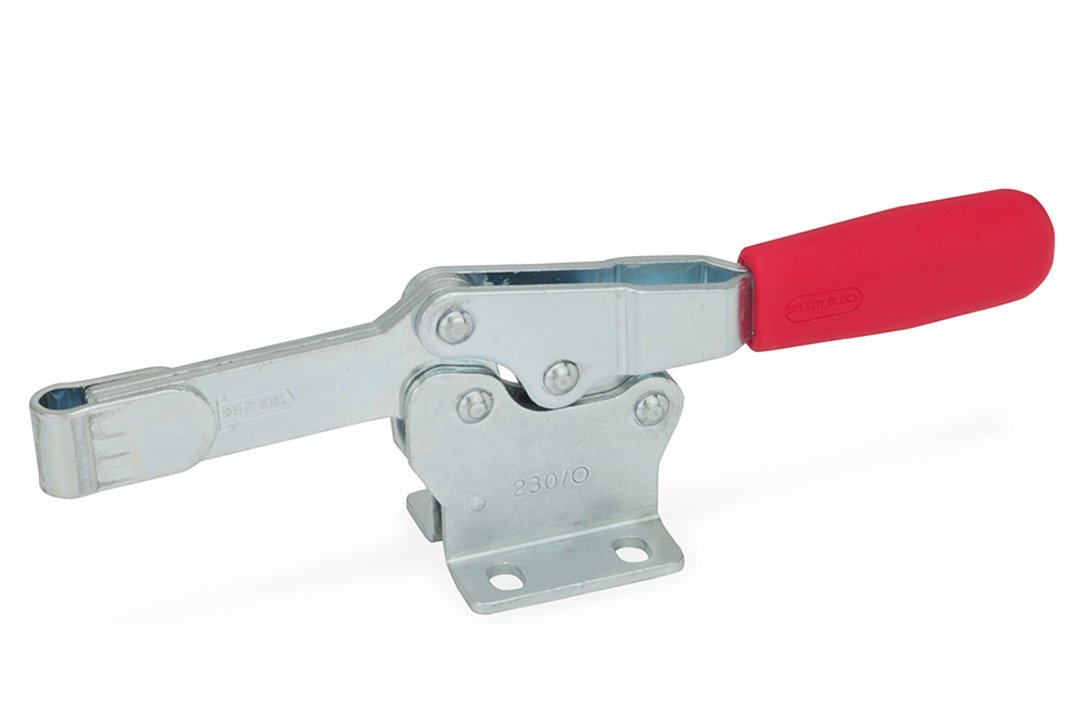

- Dociskacz poziomy stalowy z przylgą poziomą
- Wykonanie O: pełne ramię z uchem do przyspawania
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Tuleje przegubów: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Specjalną cechą dociskacza poziomego GN 820 jest niski profil w pozycji zamkniętej
- Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem
- W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne
➕ Uzupełnij swój docisk o śrubę dociskową
Ten model docisku sprzedawany jest bez śruby dociskowej. Do ramienia rozwidlonego (typ M) możesz zastosować odpowiednie śruby dociskowe dostępne w naszej ofercie . Dzięki temu szybko skompletujesz gotowy zestaw, jak na poniższej ilustracji.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | - |
| b1 | 44 mm |
| b2 | 42 mm |
| b3 | - |
| d1 | M8 |
| d2 | 6.5 mm |
| h1 ≈ | 61.5 mm |
| h2 | 36.5 mm |
| h3 | 18 mm |
| h4 | - |
| l1 ≈ | 196 mm |
| l2 ≈ | 110 mm |
| l3 ≈ | - |
| l4 ≈ max. | 78 mm |
| m1 | 26 mm |
| m2 | 28.5 mm |
| r ≈ | 72 mm |
| s1 | 3 mm |
| s2 | 6 mm |
|
Siła przytrzymania |
1700 N |
| Waga | 340 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
