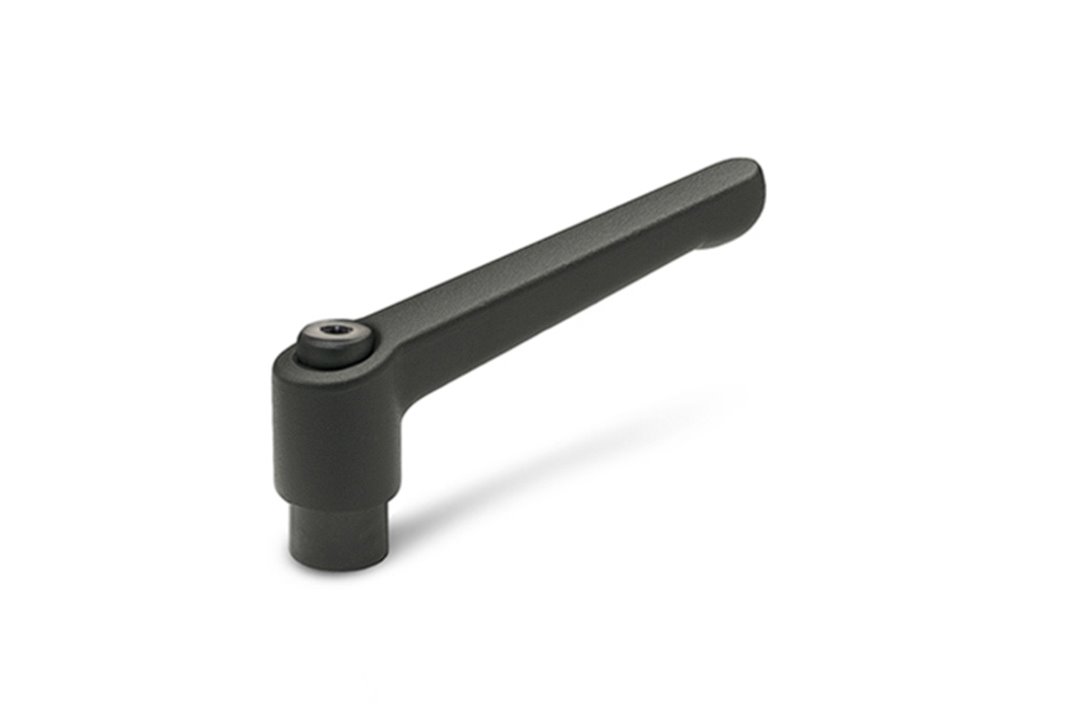

Opis produktu
Właściwości i zastosowanie:
- Odlew z cynku
- Tuleja z gwintem wewnętrznym ze stali oksydowanej na czarno
- Kolor całości: czarny RAL 9005, wykończony na mat
- Powierzchnia pokryta żywicą epoksydową
- Dźwignie nastawne GN 300 są idealnym rozwiązaniem w zastosowaniach, w których elementy muszą być zablokowane w ograniczonej przestrzeni lub w żądanej pozycji. Korpus jest połączony z rękojeścią za pomocą wielokarbu
- Przy odciągnięciu rękojeści następuje wyzębienie sprzęgła w mechanizmie wewnętrznym, co pozwala na przekręcenie rękojeści do żądanej pozycji. Po puszczeniu, dzięki sprężynie powrotnej, mechanizm automatycznie sprzęga zęby.
Tabela rozmiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 300-108-M12-SW |
| l1 | 108 mm |
| d1 | M 12 |
| d3 | 23 mm |
| d4 | 30 mm |
| h1 | 50.5 mm |
| h2 | 12 mm |
| h3 | 75 mm |
| h4 Skok | 5 mm |
| t min. | 22 mm |
| Waga | 0,299 kg |
