Opis produktu
Właściwości i zastosowanie:
- Odlew z cynku
- Tuleja z otworem gładkim, ze stali oksydowanej na czarno
- Kolor całości: czarny RAL 9005, wykończony na mat
- Powierzchnia pokryta żywicą epoksydową

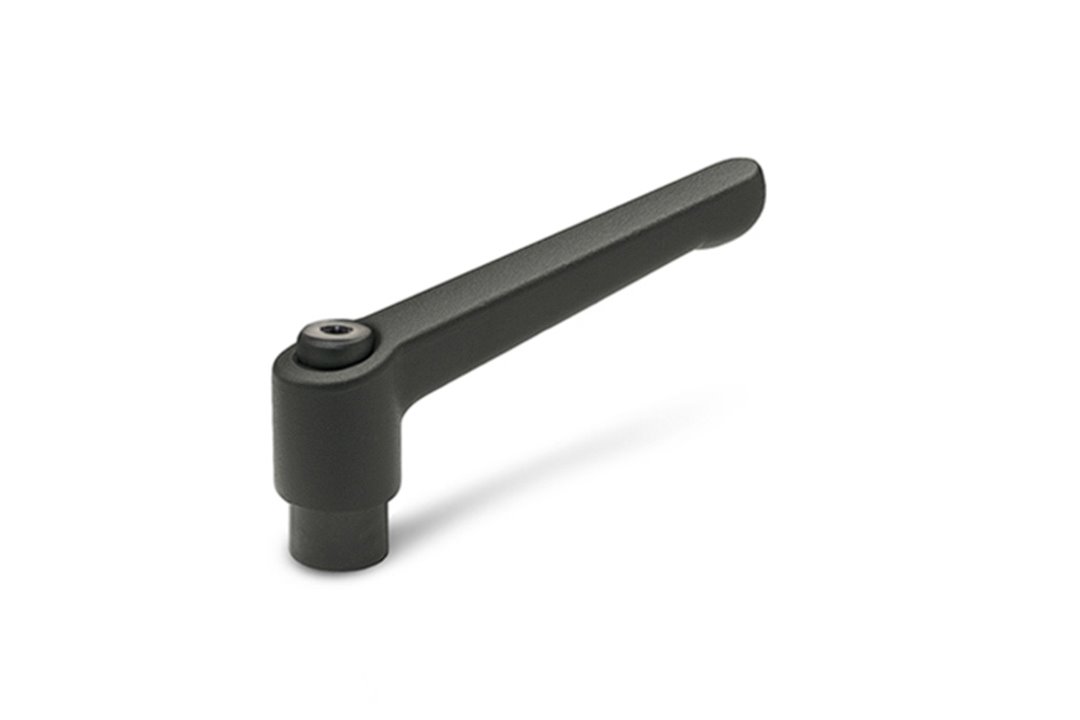

- Dźwignie nastawne GN 300 są idealnym rozwiązaniem w zastosowaniach, w których elementy muszą być zablokowane w ograniczonej przestrzeni lub w żądanej pozycji. Korpus jest połączony z rękojeścią za pomocą wielokarbu
- Przy odciągnięciu rękojeści następuje wyzębienie sprzęgła w mechanizmie wewnętrznym, co pozwala na przekręcenie rękojeści do żądanej pozycji. Po puszczeniu, dzięki sprężynie powrotnej, mechanizm automatycznie sprzęga zęby.
Tabela rozmiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 300-22-B4-SW |
| l1 | 22 mm |
| d2 H7 | B 4 |
| d3 | 8 mm |
| d4 | 10,5 mm |
| h1 | 18.5 mm |
| h2 | 2 mm |
| h3 | 23 mm |
| h4 Skok | 3 mm |
| t min. | 5 mm |
| Waga | 0,013 kg |
