Opis produktu
Właściwości i zastosowanie:
- Odlew z cynku
- Trzpień gwintowany, ze stali oksydowanej na czarno, klasa wytrzymałości 5.8 (z gwintem zewnętrznym)
- Kolor całości: czarny RAL 9005, wykończony na mat
- Powierzchnia pokryta żywicą epoksydową

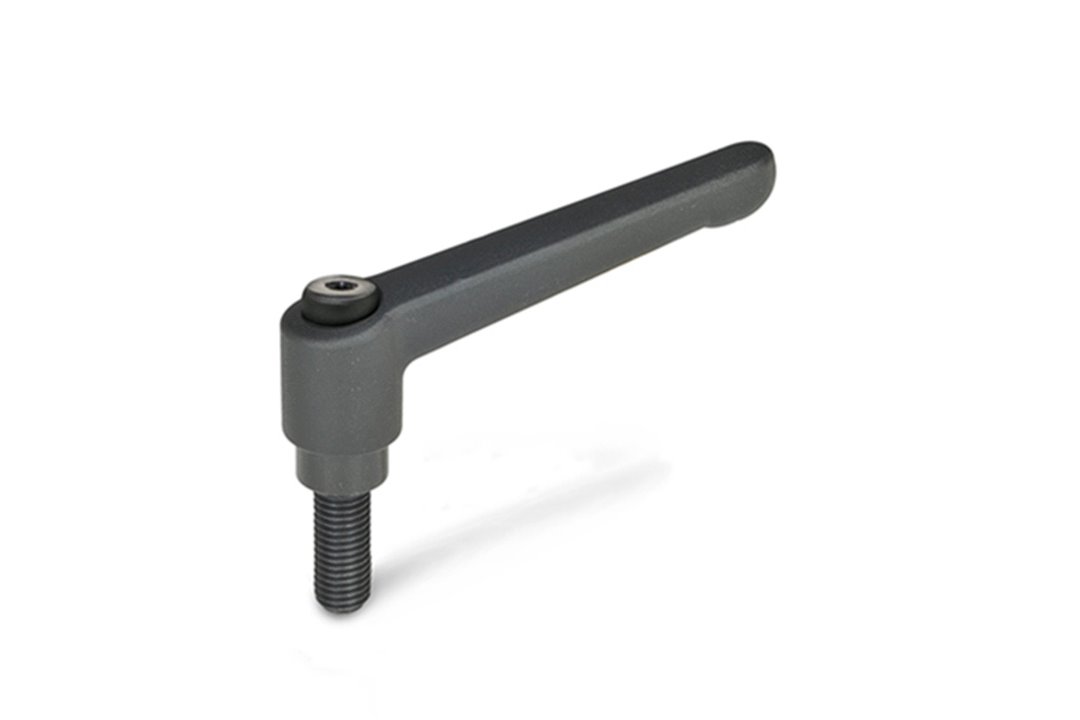

- Dźwignie nastawne GN 300 są idealnym rozwiązaniem w zastosowaniach, w których elementy muszą być zablokowane w ograniczonej przestrzeni lub w żądanej pozycji. Korpus jest połączony z rękojeścią za pomocą wielokarbu
- Przy odciągnięciu rękojeści następuje wyzębienie sprzęgła w mechanizmie wewnętrznym, co pozwala na przekręcenie rękojeści do żądanej pozycji. Po puszczeniu, dzięki sprężynie powrotnej, mechanizm automatycznie sprzęga zęby.
Tabela rozmiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 300-92-M16-50-SW |
| l1 | 92 mm |
| d1 | M 16 |
| l2 | 50 mm |
| d3 | 19 mm |
| d4 | 24 mm |
| h1 | 43 mm |
| h2 | 11 mm |
| h3 | 64 mm |
| h4 Skok | 4 mm |
| Waga | 0,253 kg |
