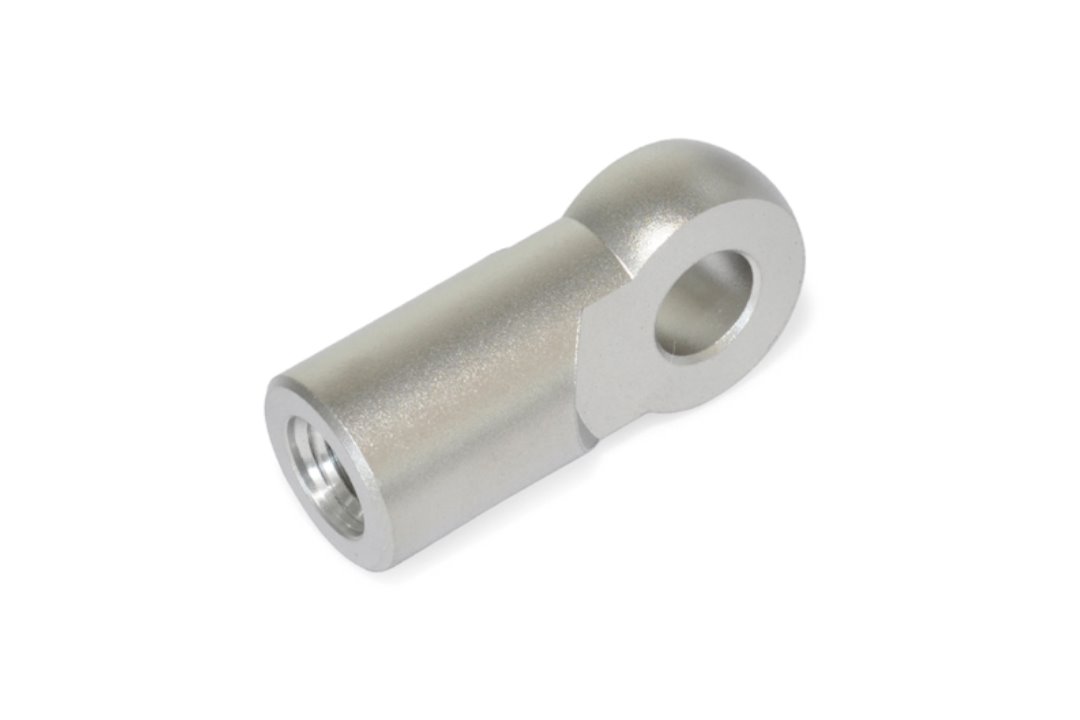

Opis produktu
Właściwości i zastosowanie:
- Wykonanie NI: stal nierdzewna, odporna na korozję.
- Elementy przegubowe GN 752 łączą się z widełkami DIN 71752 oraz przegubami widełkowymi GN 754.
- Materiał: stal nierdzewna.
- Otwór 10 mm H9, gwint M10.
Dane techniczne:

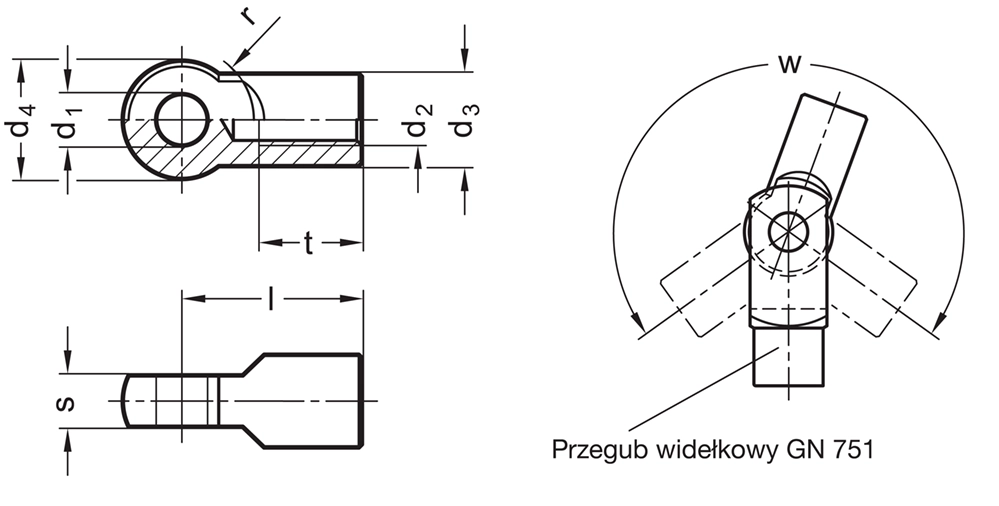

| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 752-10-M10-NI |
| d 1 H9 | 10 mm |
| d 2 (gwint) | M 10 |
| d 3 | 18 mm |
| d 4 | 23 mm |
| l | 35 mm |
| r | 14 mm |
| s -0,2 | 10 mm |
| t min. | 20 mm |
| w min. | 212° |
| Waga | 0,056 kg |
Dostępne wykonania GN 752:
- Wykonanie standardowe: stal ocynkowana z pasywacją niebieską
- Wykonanie NI: stal nierdzewna
