Opis produktu
Właściwości i zastosowanie:
- Wykonanie standardowe: stal ocynkowana z pasywacją niebieską.

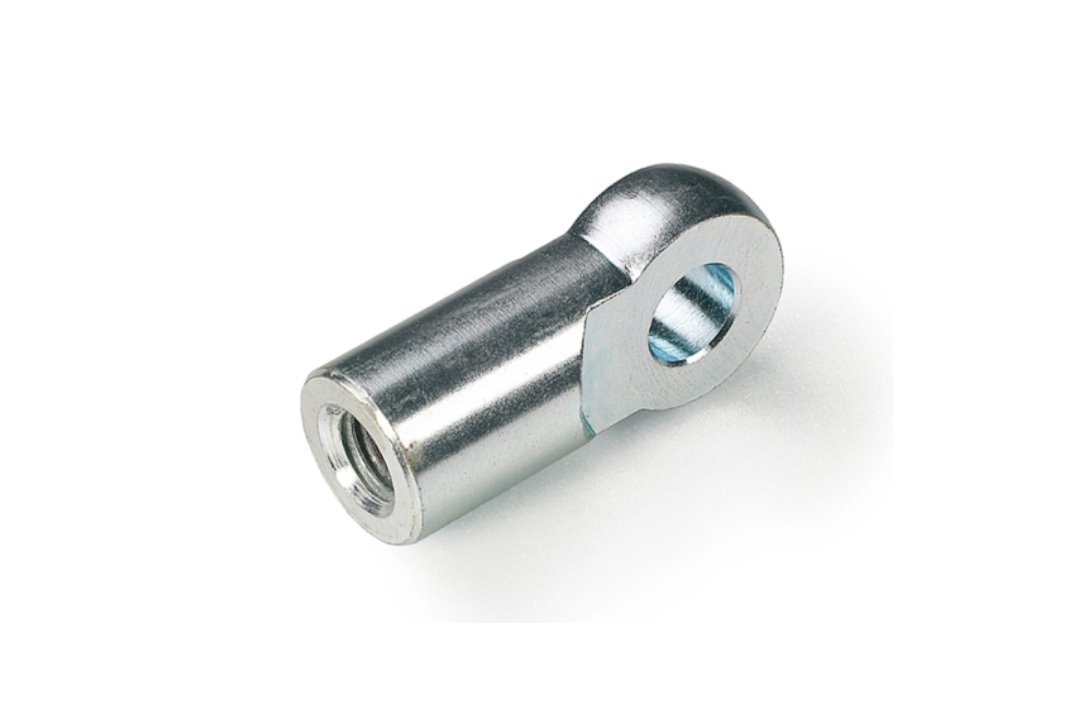

- Elementy przegubowe GN 752 łączą się z widełkami DIN 71752 oraz przegubami widełkowymi GN 754.
- Materiał: stal ocynkowana, pasywacja niebieska.
- Otwór 6 mm H9, gwint M6.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 752-6-M6 |
| d 1 H9 | 6 mm |
| d 2 (gwint) | M 6 |
| d 3 | 10 mm |
| d 4 | 14 mm |
| l | 22 mm |
| r | 8,5 mm |
| s -0,2 | 6 mm |
| t min. | 12 mm |
| w min. | 218° |
| Waga | 0,011 kg |
Dostępne wykonania GN 752:
- Wykonanie standardowe: stal ocynkowana z pasywacją niebieską
- Wykonanie NI: stal nierdzewna
