Opis produktu
Właściwości i zastosowanie:

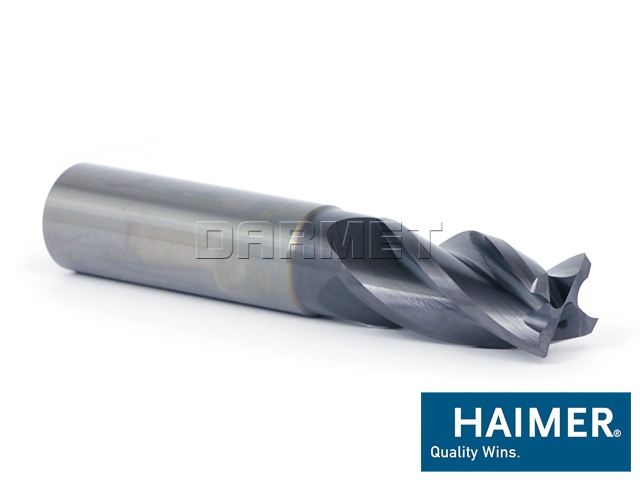

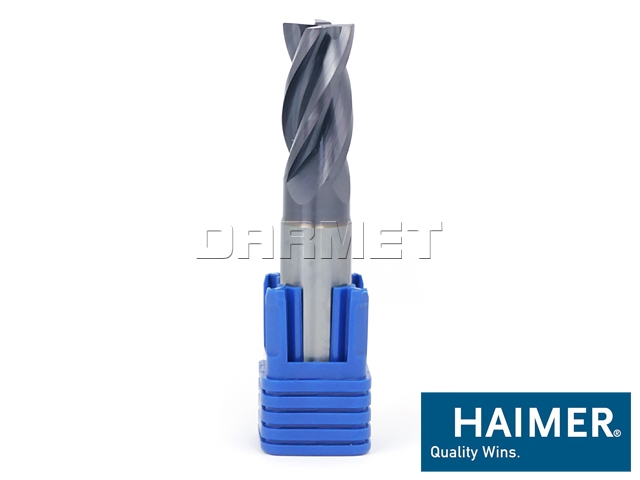

- Frez fazujący walcowo-czołowy do fazowania, ukosowania i obróbki krawędzi pod kątem.
- Chwyt prosty, walcowy gładki wg DIN 6535-HA
- Tolerancja chwytu: h6
- Szyjka do większej głębokości frezowania
- Niesymetryczny rozkład ostrzy
- Frez może pracować w kierunku osiowym (funkcja wiercenia)
- Bicie < 5 µm
- Do frezowania prawie wszystkich materiałów
- Do obróbki zgrubnej i wykańczającej
- Kierunki frezowania:
- funkcja frezowania pochyłego,
- funkcja wiercenia - praca w kierunku osiowym
- funkcja frezowania rowków
- Stosowanie systemu chłodzenia typu Cool Jet lub Cool Flash oraz uchwytów narzędziowych Power Chuck wydłuża żywatność narzędzia
Dane techniczne:
| Parametr | Wartość |
|---|---|
| D1 (f9) | 12 mm |
| Krawędź tnąca | C |
| L1max | 92 mm |
| L | 73 mm |
| L2 | 36 mm |
| D2 | 11,4 mm |
| D (h5) | 12 mm |
| Chwyt | HA |
| Z (Ilość ostrzy) | 4 |
| Kod produktu | F1004NNH1200CAA |
Charakterystyka:
 |
Kąt pochylenia linii śrubowej rowków wiórowych 31/33° |
 |
Ścięte krawędzie pod kątem 45° |
 |
Ilość zębów |
 |
Chwyt prosty (HA) |
 |
3 kierunki skrawania |
 |
Frezowanie pochyłe |
 |
Wiercenie |
 |
Frezowanie powierzchni bocznej |
 |
Emulsja |
 |
Chłodzenie powietrzem |
 |
Na sucho |
 |
System minimalnego smarowania MMS |
| Obrabiane materiały | |
|---|---|
 |
Stal Wszystkie rodzaje stali i staliwa, z wyjątkiem stali o strukturze austenitycznej |
 |
Stal nierdzewna Stal austenityczna nierdzewna, stal austenityczno-ferrytyczna i stal odlewana |
 |
Żeliwo Żeliwo szare, żeliwo sferoidalne, żeliwo ciągliwe, żeliwo wermikularne |
 |
Stopy wysokotemperaturowe i stopy tytanu Żaroodporne stopy specjalne na bazie żelaza, niklu i kobaltu, tytanu i stopów tytanu |
 |
Metale nieżelazne Aluminium i inne metale nieżelazne, materiały nieżelazne |
 |
Twarde materiały Stal hartowana, hartowane materiały żeliwne |
