Opis produktu
Właściwości i zastosowanie:

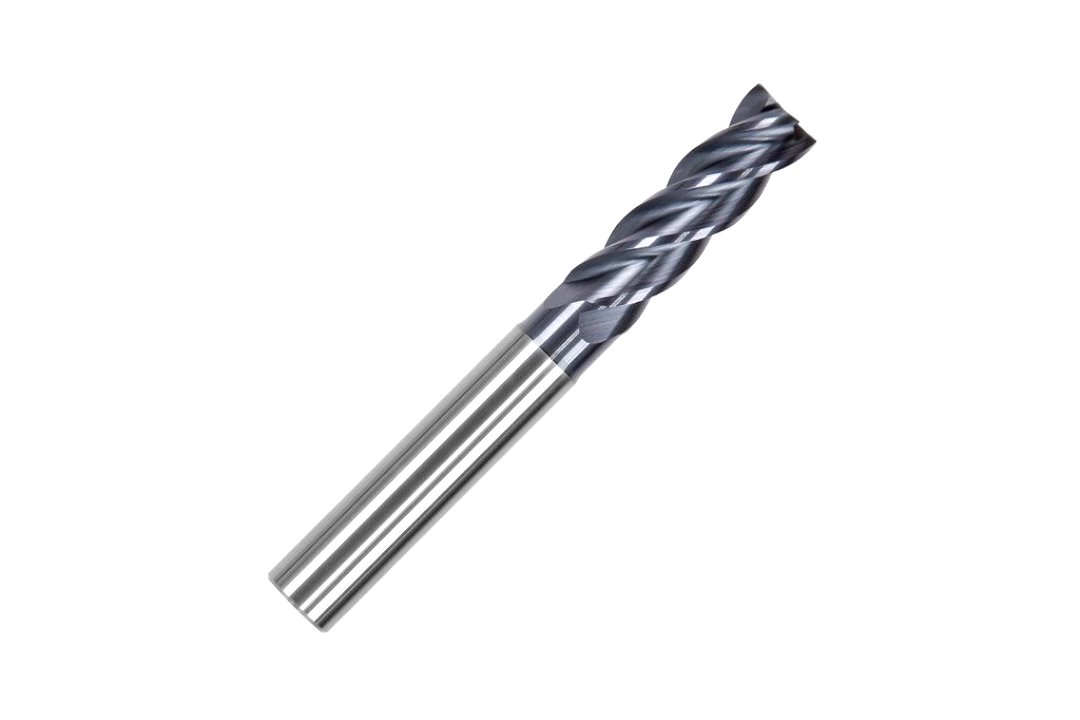

- Uniwersalny frez pełnowęglikowy walcowo-czołowy w wersji długiej, wyposażony w fazę naroża C 0,24 mm pod kątem 45°.
- Długa część skrawająca: długość ostrzy L1 wynosząca 36 mm (3 × D1) umożliwia obróbkę na większej głębokości w jednym przejściu.
- Chwyt prosty, walcowy gładki wg DIN 6535-HA.
- Tolerancja chwytu: h6.
- Szyjka o zmniejszonej średnicy umożliwia pracę na większej głębokości.
- Ostrze centralne: umożliwia pracę w kierunku osiowym oraz wykonywanie operacji wiercenia i rampowania.
- Nierówny podział ostrzy oraz zróżnicowany kąt spirali pomagają ograniczyć drgania podczas obróbki.
- Kąt pochylenia linii śrubowej: 37/39°.
- Bicie promieniowe: < 10 µm.
- Przeznaczony do obróbki zgrubnej i wykańczającej.
- Przystosowany do:
- frezowania obwodowego i bocznego,
- frezowania rowków,
- frezowania pochyłego (rampowania),
- pracy w kierunku osiowym (wiercenia).
- Szeroki zakres obrabianych materiałów: podstawowe zastosowanie obejmuje stale i stale nierdzewne; frez nadaje się również do żeliwa, stopów wysokotemperaturowych i tytanu, metali nieżelaznych oraz materiałów twardych.

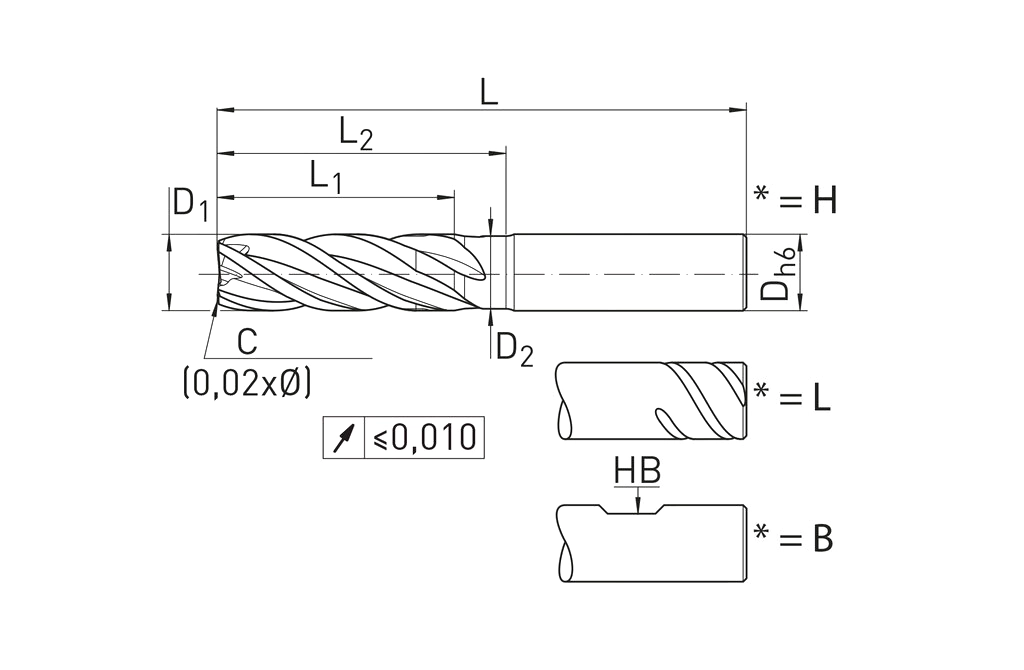

Dane techniczne:
| Parametr | Wartość |
|---|---|
| D1 (f9) | 12 mm |
| Wykonanie naroża | C - faza |
| C - wielkość fazy | 0,24 mm |
| Kąt fazy | 45° |
| L1 max. | 36 mm |
| L | 95 mm |
| L2 | 48 mm |
| D2 | 11,4 mm |
| D (h6) | 12 mm |
| Chwyt | HA - gładki walcowy |
| Z (liczba ostrzy) | 4 |
| Kąt pochylenia linii śrubowej | 37/39° |
| Kod produktu | F2004LLH1200CDA |
Charakterystyka:
 |
Kąt pochylenia linii śrubowej rowków wiórowych 37/39° |
 |
Faza naroża C 0,24 mm pod kątem 45° |
 |
4 ostrza |
 |
Chwyt prosty, walcowy (HA) |
 |
Frezowanie obwodowe, rampowanie i praca osiowa |
 |
Frezowanie pochyłe (rampowanie) |
 |
Frezowanie rowków |
 |
Frezowanie powierzchni bocznej |
 |
Chłodzenie emulsją |
 |
Chłodzenie powietrzem |
 |
Obróbka na sucho |
 |
System minimalnego smarowania MMS |
| Obrabiane materiały | |
|---|---|
| Główne zastosowanie | |
 |
Stal Wszystkie rodzaje stali i staliwa, z wyjątkiem stali o strukturze austenitycznej |
 |
Stal nierdzewna Austenityczne i austenityczno-ferrytyczne stale nierdzewne oraz staliwa nierdzewne |
| Dodatkowe zastosowanie | |
 |
Żeliwo Żeliwo szare, żeliwo sferoidalne, żeliwo ciągliwe i żeliwo wermikularne |
 |
Stopy wysokotemperaturowe i stopy tytanu Żaroodporne stopy specjalne na bazie żelaza, niklu i kobaltu oraz tytan i jego stopy |
 |
Metale nieżelazne Aluminium oraz inne metale i materiały nieżelazne |
 |
Materiały twarde Stal hartowana oraz hartowane materiały żeliwne |
