Opis produktu
Właściwości i zastosowanie:

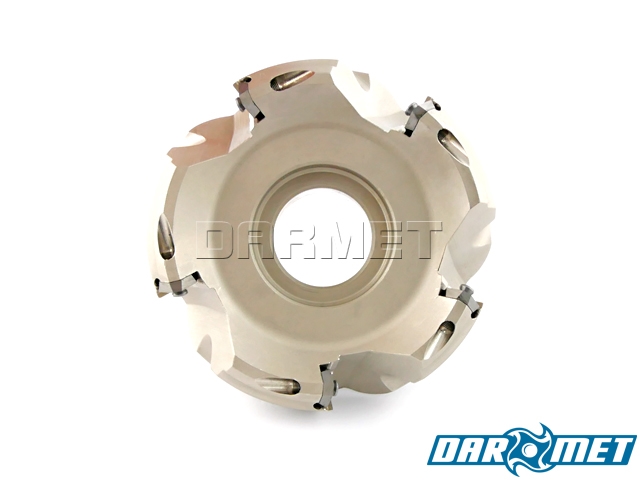

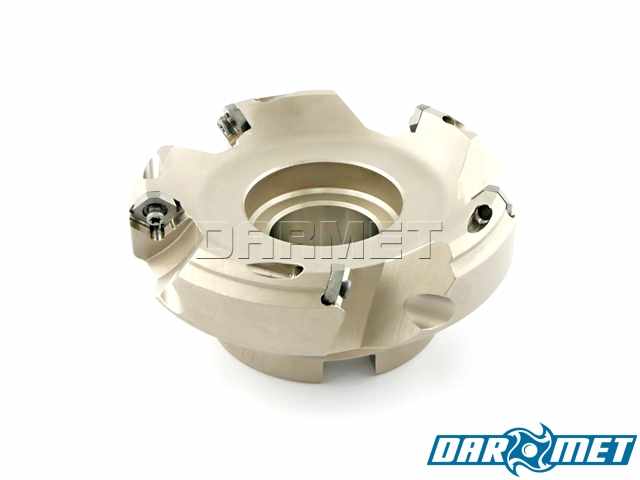

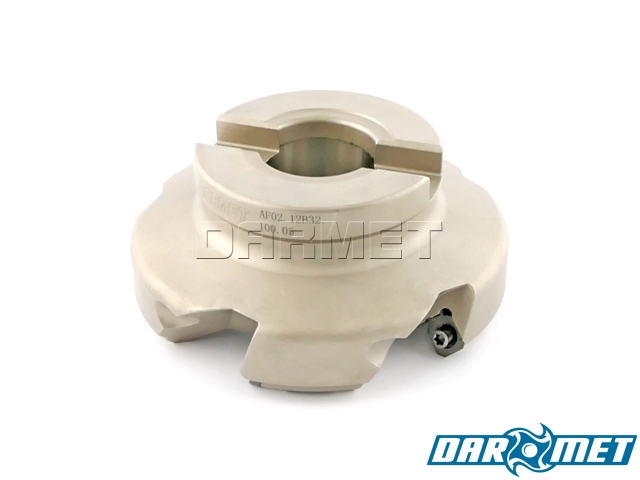

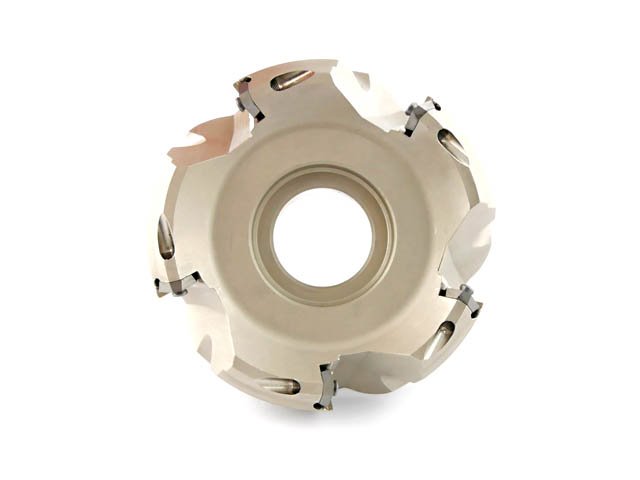

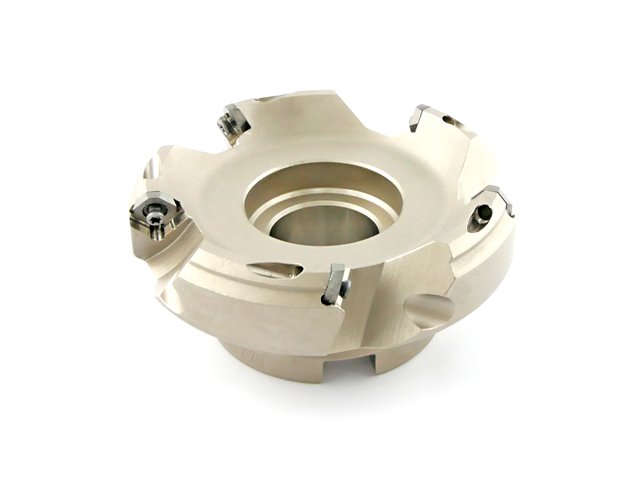

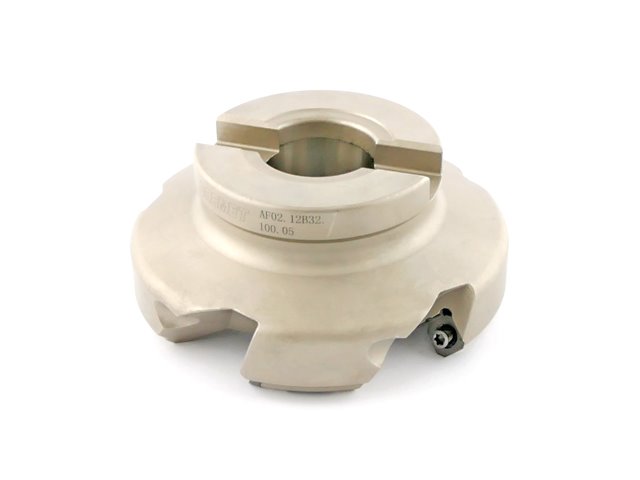

- Frez składany nasadzany walcowo-czołowy FD45SE12-AF02.
- Głowica frezarska na wymienne płytki wieloostrzowe, dzięki którym możliwa jest obróbka w różnych materiałach, w zależności od zamocowanych ostrzy.
- Płytki skrawające z 4 krawędziami tnącymi: SEKT.
- Głowicę dokręcamy śrubą krzyżową w trzpieniu frezarskim ze średnicą mocowania 32 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Ostrza sprzedajemy oddzielnie na pojedyncze sztuki.
- W zestawie: głowica frezarska oraz klucz.

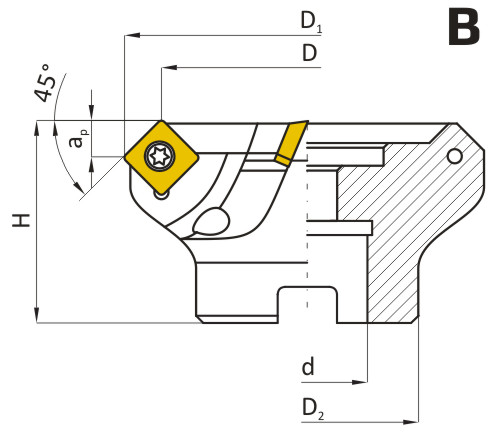

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | FD45SE12-100-32B05 | |
| D | 100 | mm |
| D1 | 112,4 | mm |
| D2 | 70 | mm |
| d | 32 | mm |
| apmax | 6 | mm |
| H | 50 | mm |
| Ilość płytek | 5 |
Części zamienne:
| Płytki wymienne | Płytka podporowa | Klucz Torx | Klucz imbus | Śruba zaciskowa | Śruba krzyżowa |
|---|---|---|---|---|---|
| SEKT 12T3 | SHS13 | WR15T | WR03,5S | SSSM3,5X10 | 210-5 |
