Opis produktu
Właściwości i zastosowanie:

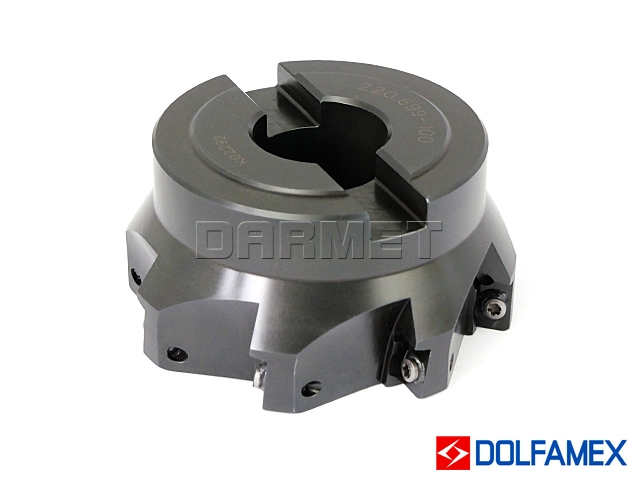

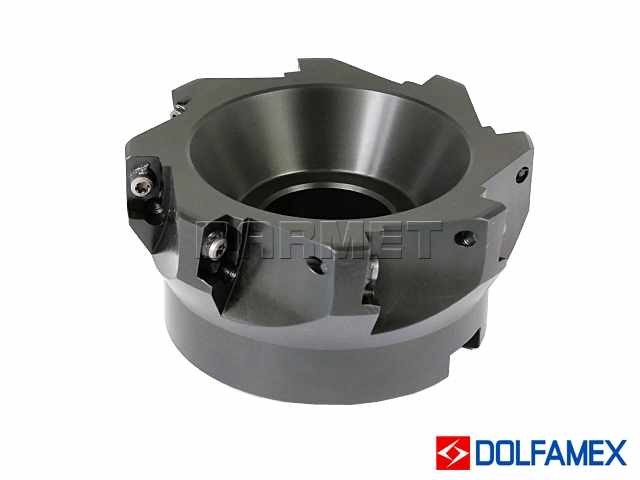

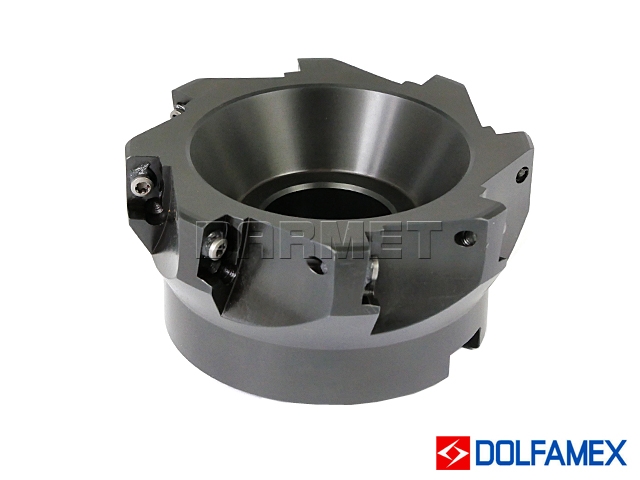

- Frez składany nasadzany walcowo-czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 32 mm
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: AP...1604..
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.699 - 100 | |
| D | 100 | mm |
| d | 32 | mm |
| H | 50 | mm |
| h | 32 | mm |
| B | 14,4 | mm |
| c | 8 | mm |
| a | 16 | mm |
| z (liczba ostrzy) | 8 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
|---|---|---|---|---|
| AP.. 1604.. | C14 - M4 x 10,5 | T15P typ 15 | - | - |
Dostępności są informacyjne na podstawie danych z firmy DOLFAMEX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
