Opis produktu
Właściwości i zastosowanie:

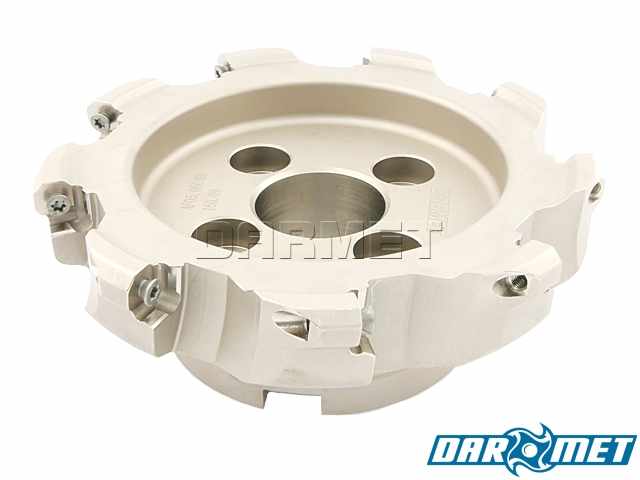

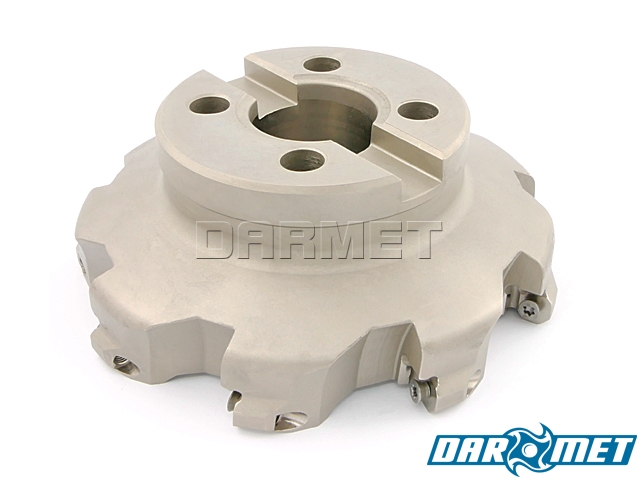

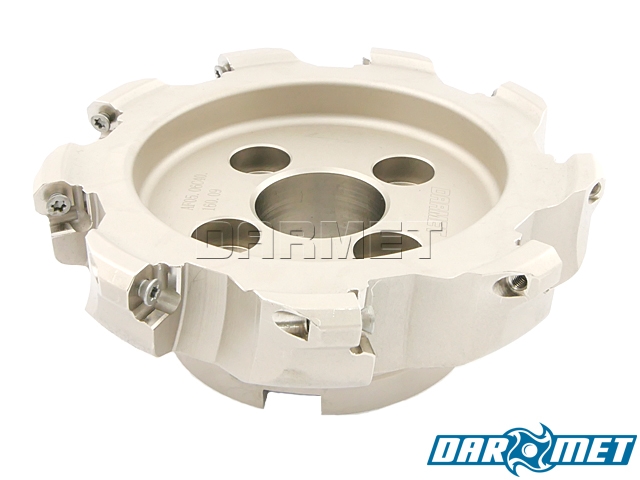

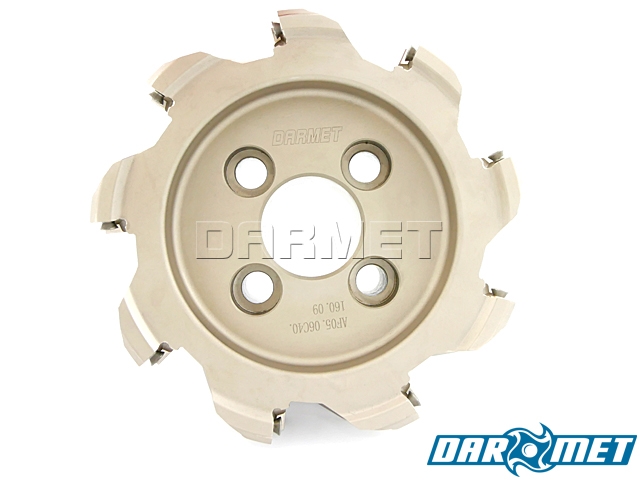

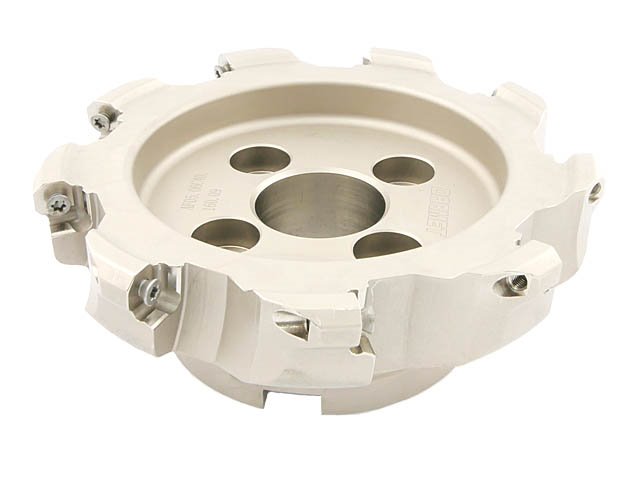

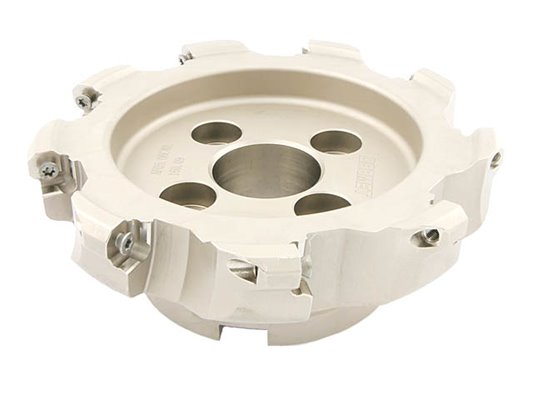

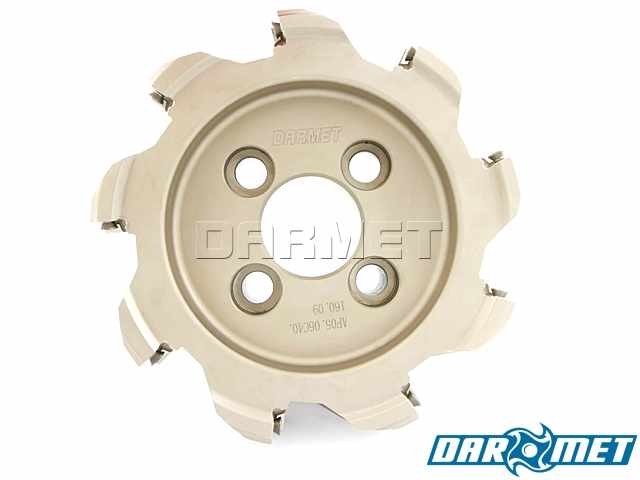

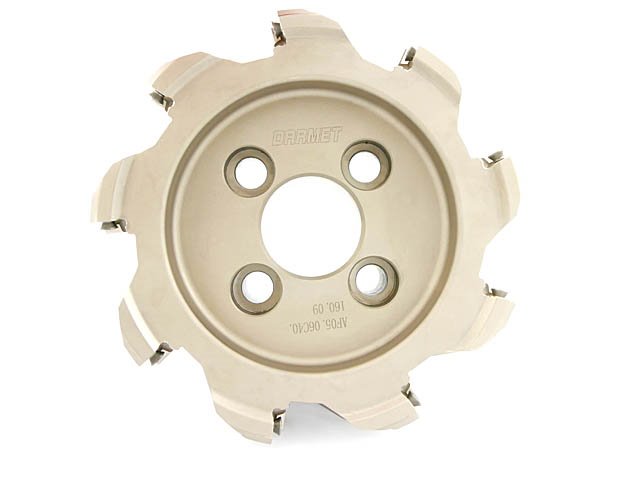

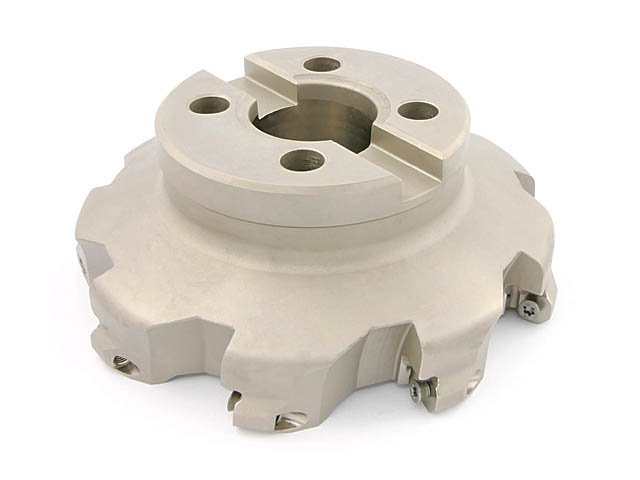

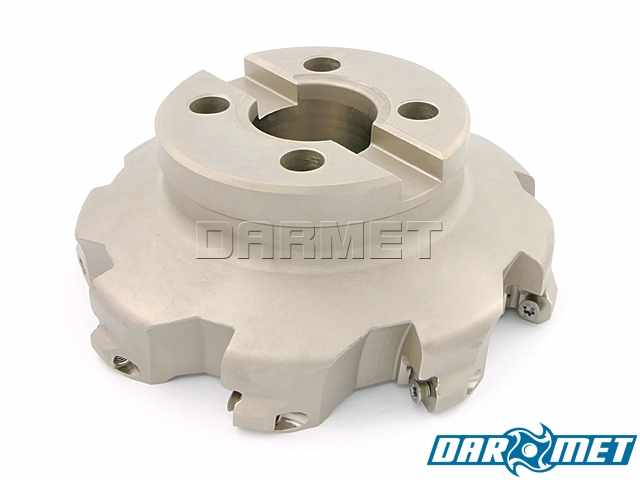

- Frez składany nasadzany walcowo-czołowy FD45OD06.
- Głowica frezarska na wymienne płytki wieloostrzowe, dzięki którym możliwa jest obróbka w różnych materiałach, w zależności od zamocowanych ostrzy.
- Płytki skrawające z 4 krawędziami tnącymi: ODMT, ODMW.
- Głowicę dokręcamy śrubą krzyżową w trzpieniu frezarskim o średnicy 40 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Ostrza sprzedajemy oddzielnie na pojedyncze sztuki.
- W zestawie: głowica frezarska oraz klucz.

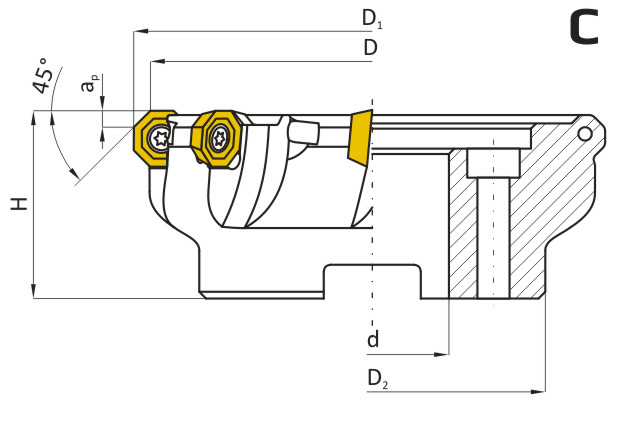

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | FD45OD06-160-40C09 | |
| D | 160 | mm |
| D1 | 170 | mm |
| D2 | 100 | mm |
| d | 40 | mm |
| apmax | 10 | mm |
| H | 63 | mm |
| Ilość płytek | 9 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx |
|---|---|---|
| ODMT, ODMW | SGT5x12 | WR20T |
