Opis produktu
Właściwości i zastosowanie:

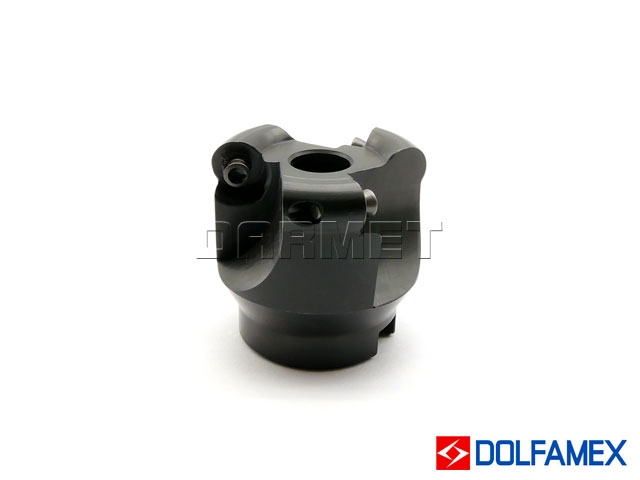

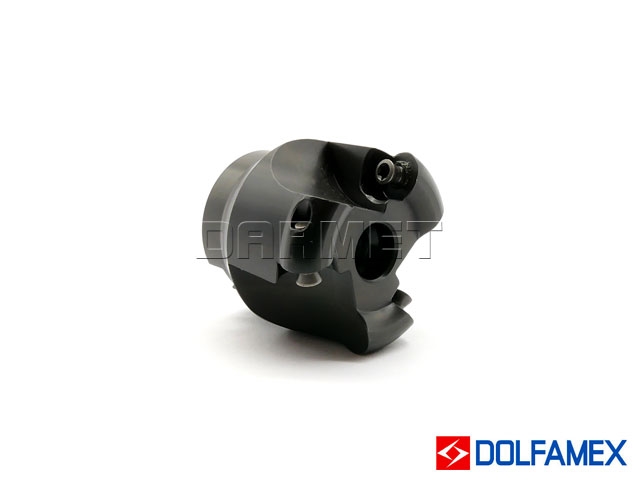

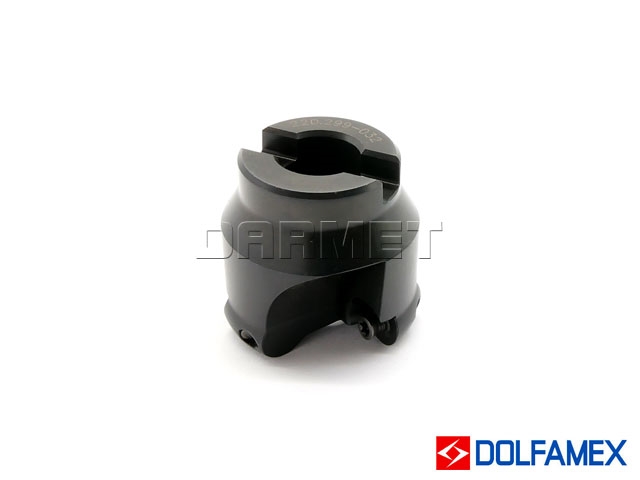

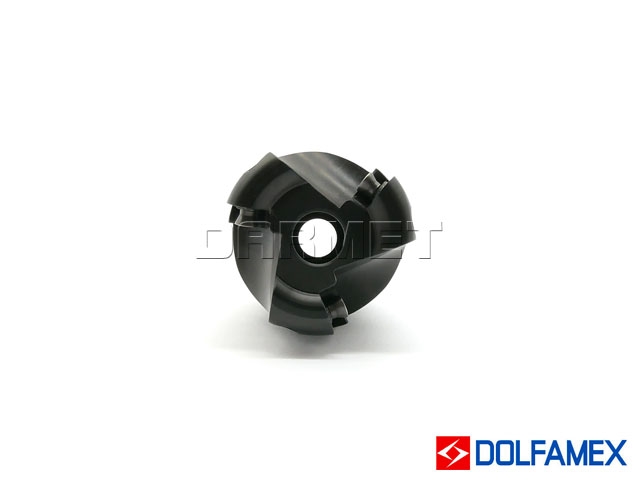

- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 16 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: RP..1204...
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.299 - 032 | |
| D | 32 | mm |
| D1 | 44 | mm |
| d | 16 | mm |
| H | 40 | mm |
| h | 20 | mm |
| B | 8,4 | mm |
| c | 5,6 | mm |
| a | 6 | mm |
| z (liczba ostrzy) | 3 |

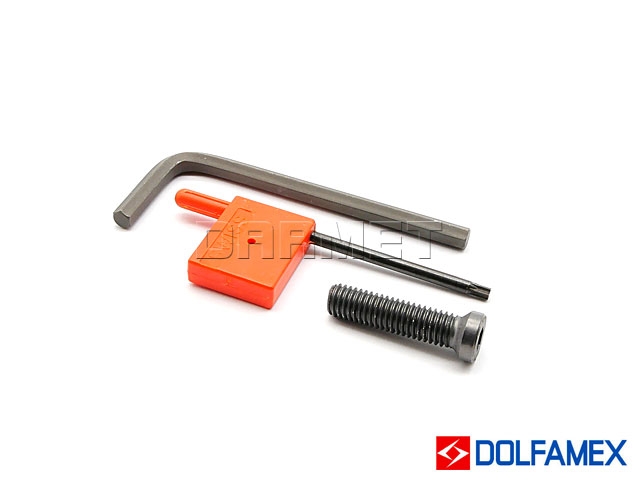

Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
|---|---|---|---|---|
| RP..1204.. | C14 - M4 x 10,5 | T15 - 2 typ 5 | 220.17-690 | 5 SMS 795 |
Dostępności są informacyjne na podstawie danych z firmy DOLFAMEX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
