Opis produktu
Właściwości i zastosowanie:

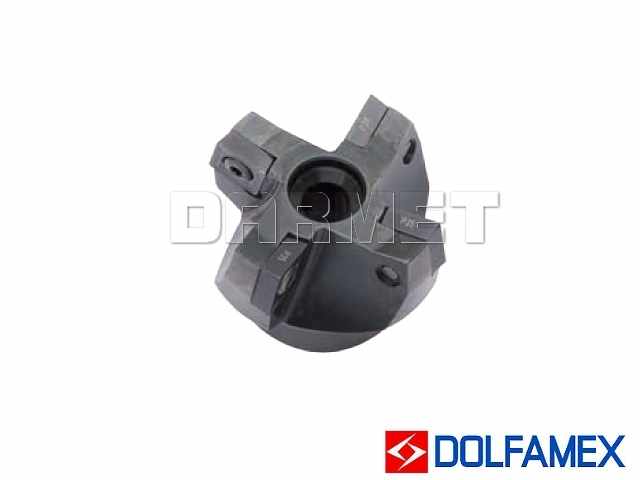

- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 16 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: SPMT 060304.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.279 - 032 | |
| D | 32 | mm |
| d | 16 | mm |
| H | 40 | mm |
| h | 18 | mm |
| B | 8,4 | mm |
| C | 5,6 | mm |
| a | 5,5 | mm |
| z (liczba ostrzy) | 4 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
|---|---|---|---|---|
| SPMT 060304 FP30C | A8 M2,5x6,5 | T07IP typ 15 | 220.17-690 | 5 SMS 795 |
