Opis produktu
Właściwości i zastosowanie:

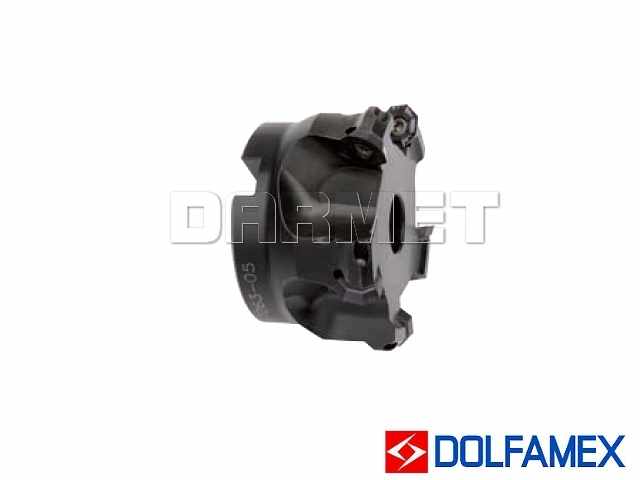

- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 16 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: OFEX 05T305SN-P.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.439 - 040 - 05 | |
| D | 40 | mm |
| d | 16 | mm |
| H | 40 | mm |
| h | 18 | mm |
| B | 8,4 | mm |
| c | 5,6 | mm |
| z (liczba ostrzy) | 3 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
|---|---|---|---|---|
| OFEX 05T305SN-P FP35C | C14 M4 x 10,5 | T15IP | 220.17-690 | 5 SMS 795 |
Dostępności są informacyjne na podstawie danych z firmy DOLFAMEX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
