Opis produktu
Właściwości i zastosowanie:

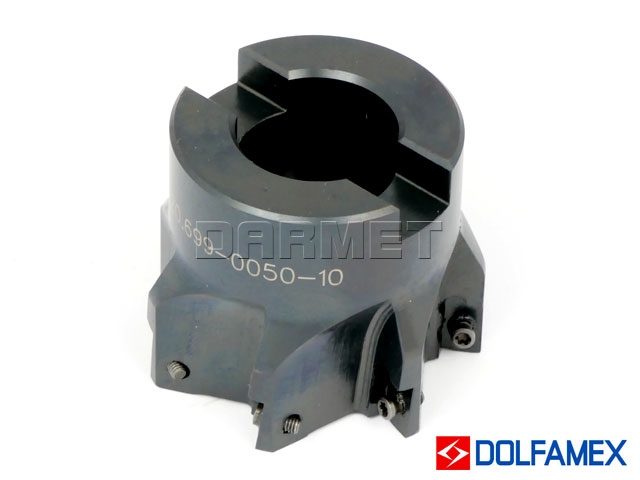

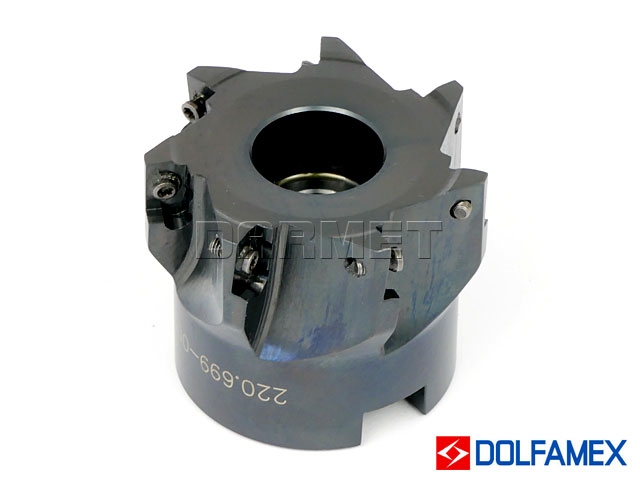

- Frez składany nasadzany walcowo-czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 22 mm
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: AP...1003..
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.699 - 50 - 10 | |
| D | 50 | mm |
| d | 22 | mm |
| H | 40 | mm |
| h | 20 | mm |
| B | 10,4 | mm |
| c | 6,3 | mm |
| ap | 10 | mm |
| z (liczba ostrzy) | 7 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
|---|---|---|---|---|
| AP.. 1003.. | A8 - M2,5 x 6,5 - T07IP | T07IP typ 151 | 220.17-691 | 8 SMS 795 |
