Opis produktu
Właściwości i zastosowanie:

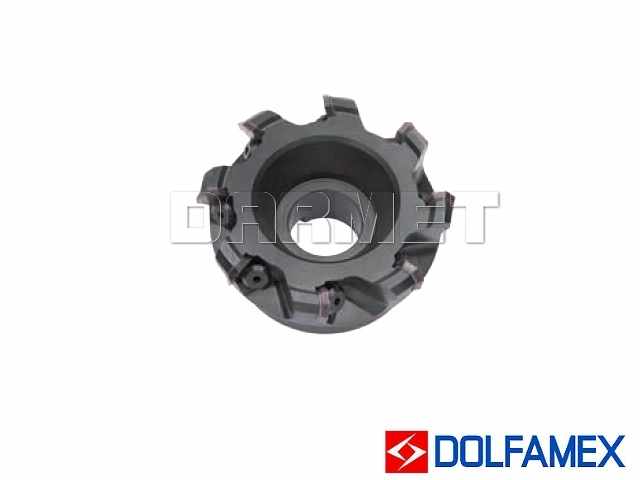

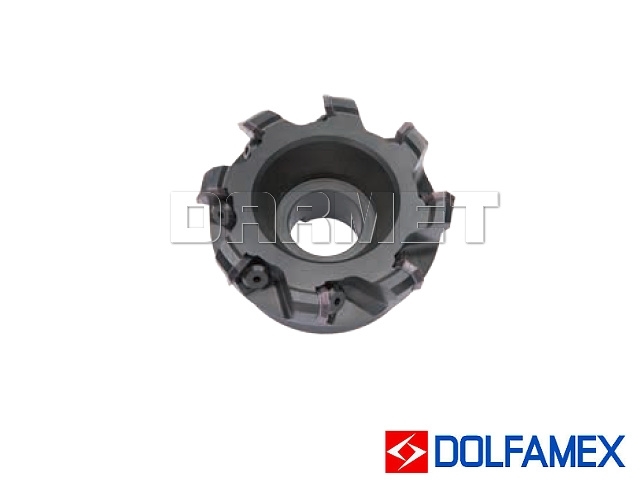

- Frez składany nasadzany czołowy.
- System mocowania płytek: C.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 22 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: OFER 070405.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.430 - 063 - 07 | |
| D | 63 | mm |
| d | 22 | mm |
| H | 40 | mm |
| h | 20 | mm |
| B | 10,4 | mm |
| c | 6,3 | mm |
| z (liczba ostrzy) | 4 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpieniowa | Klucz 6-kątny |
|---|---|---|---|---|
| OFER 070405 |
M8L |
257.9-150 |
220.17-691 | 6 SMS 795 |
Dostępności są informacyjne na podstawie danych z firmy DOLFAMEX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
