Opis produktu
Właściwości i zastosowanie:

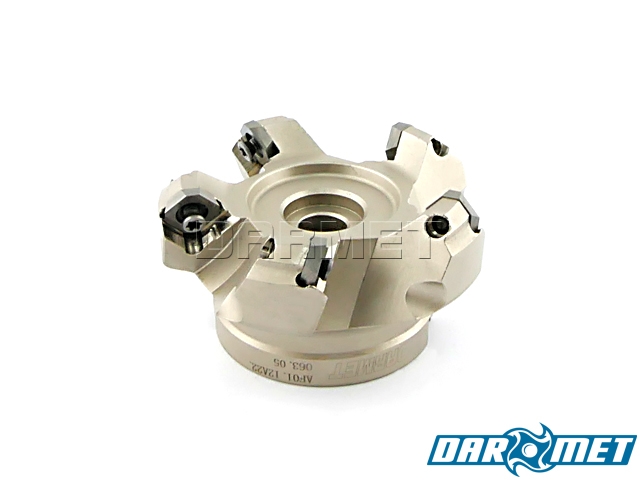

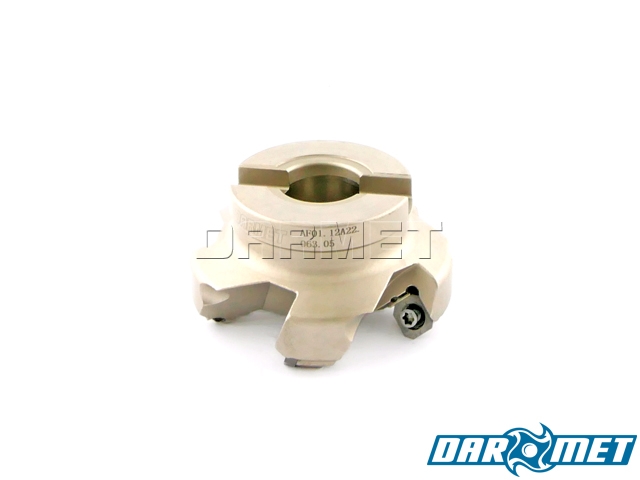

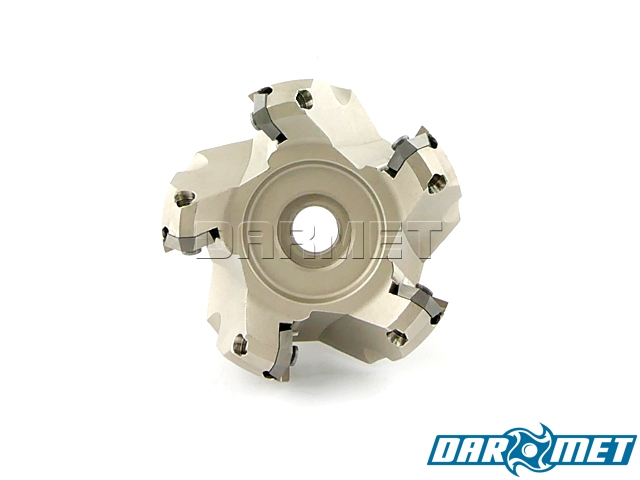

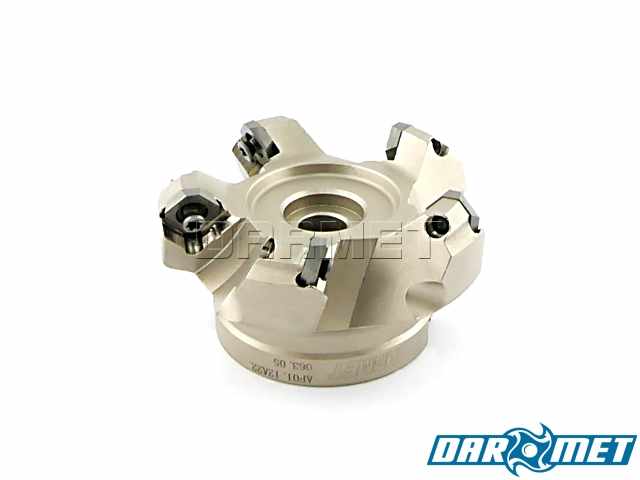

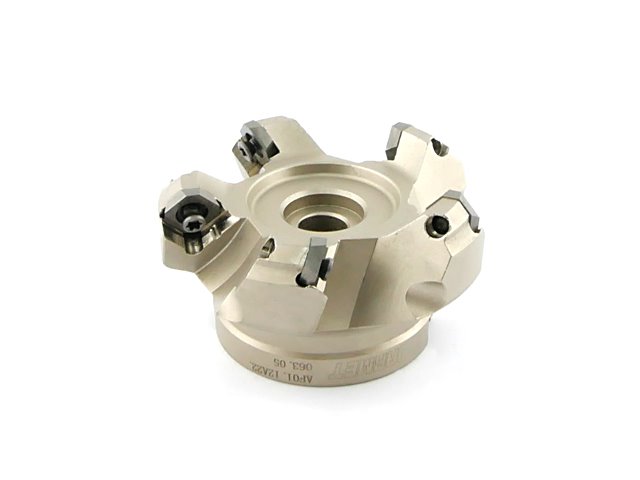

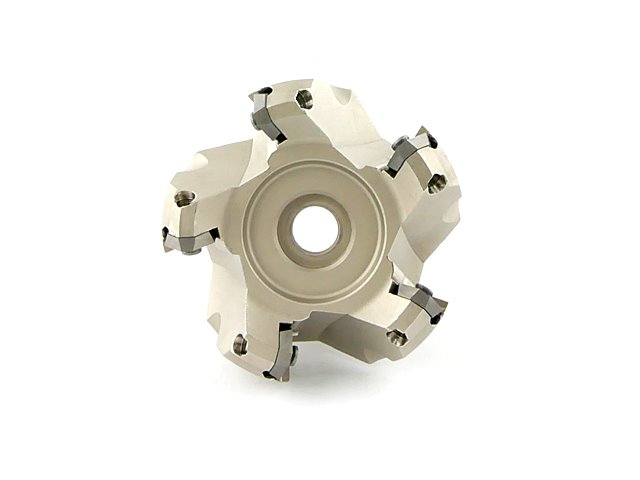

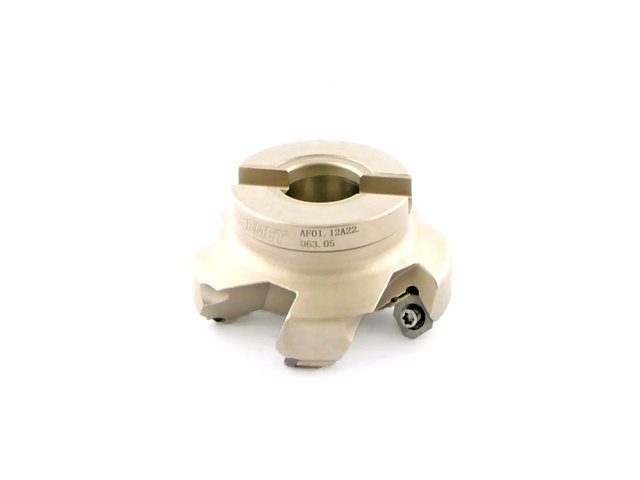

- Frez składany nasadzany walcowo-czołowy FD45SE12-AF01.
- Głowica frezarska na wymienne płytki wieloostrzowe, dzięki którym możliwa jest obróbka w różnych materiałach, w zależności od zamocowanych ostrzy.
- Płytki skrawające z 4 krawędziami tnącymi: SEKT.
- Głowicę dokręcamy śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 22 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Ostrza sprzedajemy oddzielnie na pojedyncze sztuki.
- W zestawie: głowica frezarska oraz klucz.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | FD45SE12-063-22A05 | |
| D | 63 | mm |
| D1 | 75,4 | mm |
| D2 | 50 | mm |
| d | 22 | mm |
| apmax | 6 | mm |
| H | 40 | mm |
| Ilość płytek | 5 |
Części zamienne:
| Płytki wymienne | Płytka podporowa | Klucz Torx | Klucz imbus | Śruba zaciskowa | Śruba imbusowa |
|---|---|---|---|---|---|
| SEKT 12T3 | SHS13 | WR15T | WR03,5S | SSSM3,5X10 | SM0508 |
