Opis produktu
Właściwości i zastosowanie:

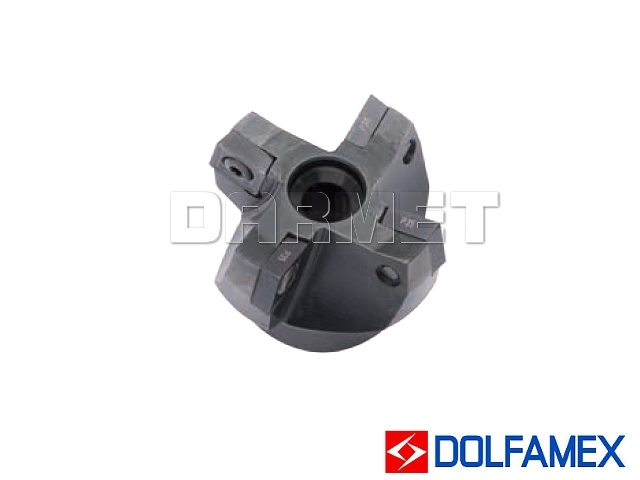

- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 27 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: SPMT 120408.
Dane techniczne:

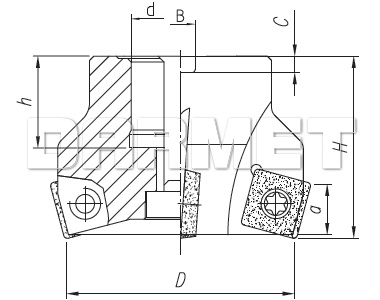

| Parametr | Wartość | Jedn. |
|---|---|---|
| Symbol | 220.279 - 080 | |
| D | 80 | mm |
| d | 27 | mm |
| H | 50 | mm |
| h | 22 | mm |
| B | 12,4 | mm |
| C | 7 | mm |
| a | 11,5 | mm |
| z (liczba ostrzy) | 5 |
Części zamienne:
| Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
|---|---|---|---|---|
| SPMT 120408 FP35C | D13 M5 x 12 | T15-2 typ 5 | - | - |
Dostępności są informacyjne na podstawie danych z firmy DOLFAMEX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
