Opis produktu
Właściwości i zastosowanie:

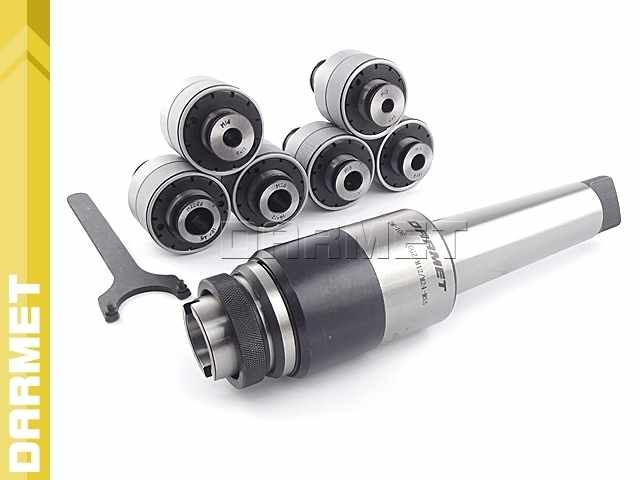

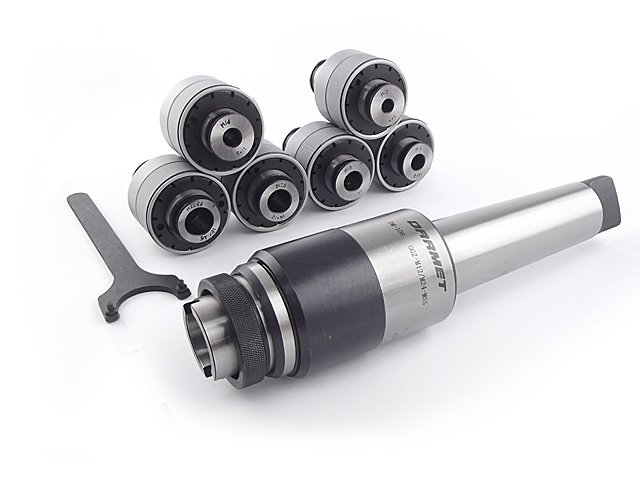

- Głowica do gwintowania składa się z oprawki do gwintowania i wkładek szybkowymiennych
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej
- Szybkowymienne wkładki wyposażone są w sprzęgło przeciążeniowe (w celu zapobiegania złamaniu się gwintownika)
- Stosowana podczas seryjnej pracy na wiertarkach, tokarkach, frezarkach, obrabiarkach ze sterowaniem numerycznym
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt na stożek Morse'a | 5 |
| Zakres gwintu | M12 - M24 |
| D | 66 mm |
| D1 | 44,399 mm |
| d2 | 30 mm |
| L | 284 mm |
| L1 | 149,5 mm |
| Moment obrotowy | 150 Nm |
| Waga | 9,0 kg |
Wyposażenie:
| Uchwyt szybkomocujący | 1 szt. |
| Klucz | 1 szt. |
|
Wkładki szybkowymienne (gwint - d3 x a) |
M12 - 9x7 |
| M14 - 11x9 | |
| M16 - 12x9 | |
| M18 - 14x11 | |
| M20 - 16x12 | |
| M22-24 - 18x14,5 |
Zasada działania oprawki do gwintowania
Instrukcje obsługi
