Opis produktu
Właściwości i zastosowanie:

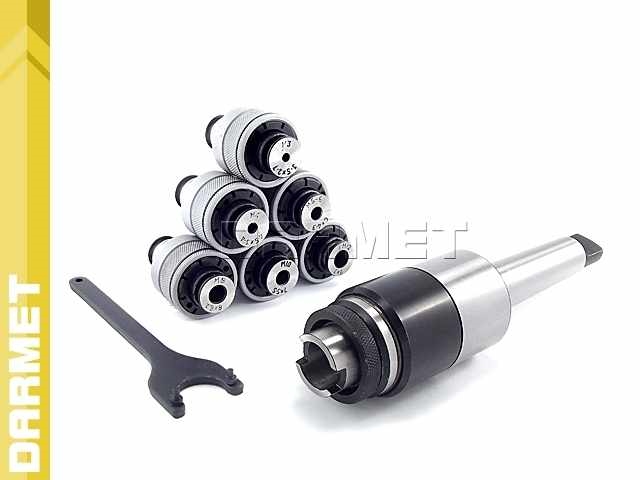

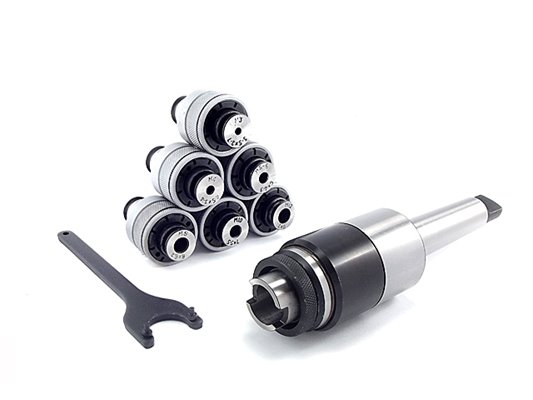

- Głowica do gwintowania składa się z oprawki do gwintowania i wkładek szybkowymiennych
- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej
- Szybkowymienne wkładki wyposażone są w sprzęgło przeciążeniowe (w celu zapobiegania złamaniu się gwintownika)
- Stosowana podczas seryjnej pracy na wiertarkach, tokarkach, frezarkach, obrabiarkach ze sterowaniem numerycznym
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Chwyt na stożek Morse'a | 3 |
| Zakres gwintu | M3 - M12 |
| D | 46 mm |
| D1 | 23,825 mm |
| d2 | 19 mm |
| L | 191 mm |
| L1 | 94 mm |
| Moment obrotowy | 25 Nm |
| Waga | 3,5 kg |
Wyposażenie:
| Oprawka do gwintowania | 1 szt. |
| Klucz | 1 szt. |
|
Wkładki szybkowymienne (gwint - d3 x a) |
M3 - 3,5x2,7 |
| M4 - 4,5x3,4 | |
| M5-6 - 6x4,9 | |
| M8 - 8x6,2 | |
| M10 - 7x5,5 | |
| M12 - 9x7 |
