Opis produktu
Właściwości i zastosowanie:

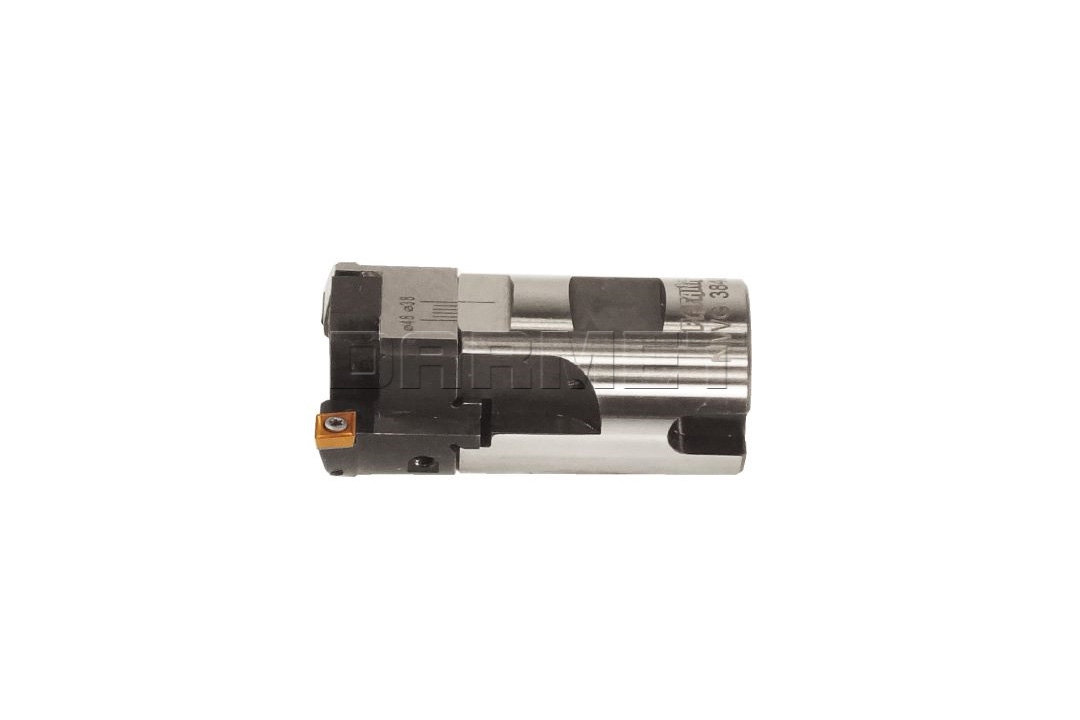

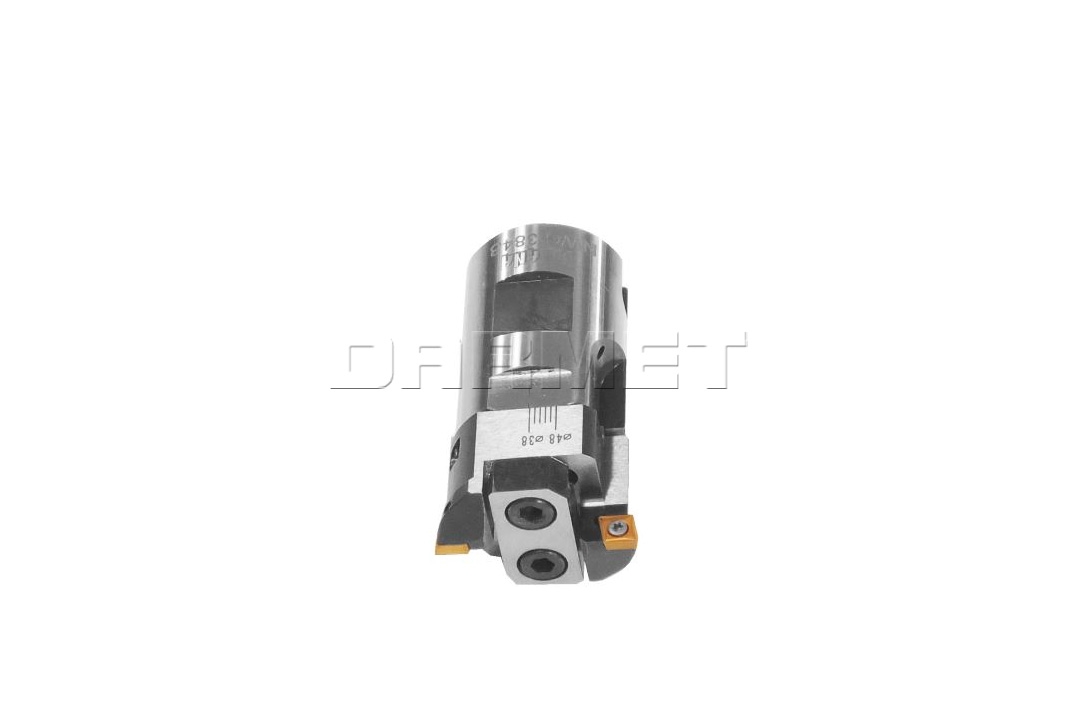

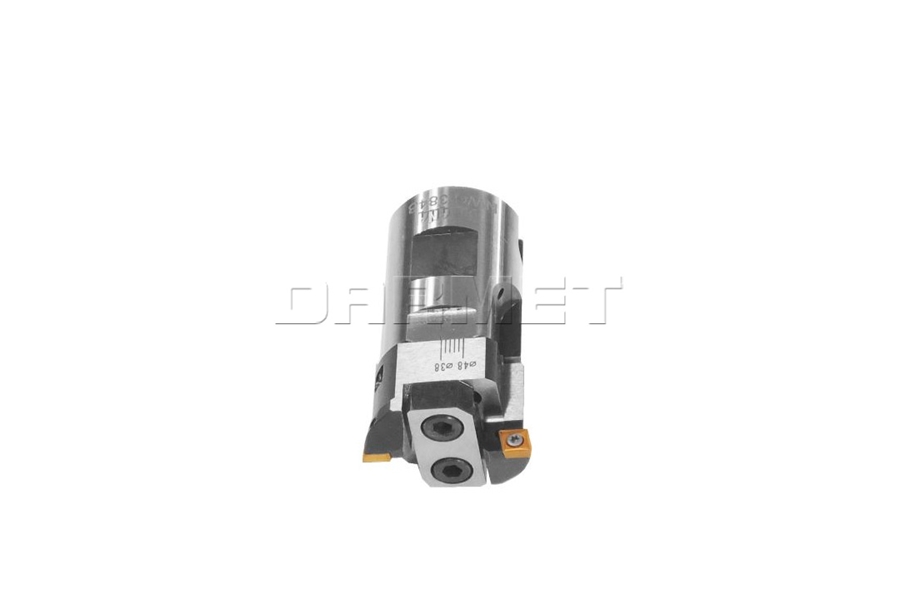

- Głowica wytaczarska dwuostrzowa NWG2938.
- Głowica przeznaczona do zgrubnej obróbki otworów o średnicach 29 - 38 mm.
- Do głowicy pasują następujące płytki: CC..0602..
- Głowice o zakresie średnic 24 - 60 mm należy łączyć z chwytami koniecznie za pomocą przedłużek NWP... (NWP2550, NWP25100, NWP25130)
-
Chwyt pasujący do głowicy NWG2938:
- NWHA 40-50
- NWHA50-50
- NWHA40-63U
- NWHA50-63U
- NWBT40-50
- NWBT50-50
- NWBT40-63U
- NWBT50-63U
- NWHR40-50
- NWHR50-50
- NWHR40-63U
- NWHR50-63U
- NWMC5-63UR
- NWMC6-63UR
- NWHSKA63-63UR
- NWHSKA100-63UR
- Wytaczadła z systemem doprowadzenia chłodziwa do strefy obróbki.

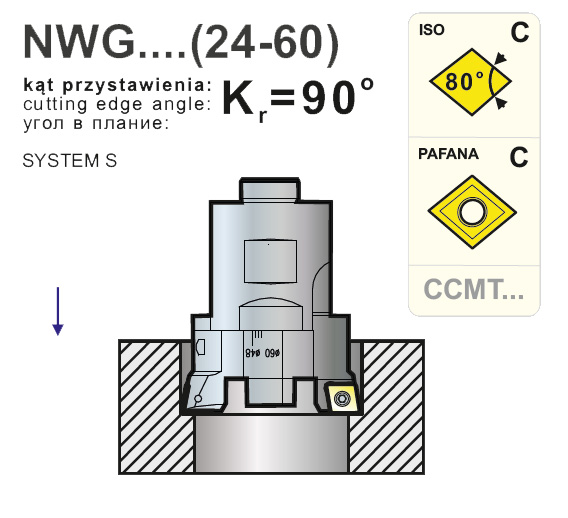

- Kąt nachylenia płytki: 90o
- Uwaga: Przedmiotem sprzedaży jest głowica wytaczarska. Płytki, przedłużka oraz chwyt są sprzedawane oddzielnie !!!
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D | 29 - 38 | mm |
| a | 55 | mm |
| Waga | 0,180 | kg |

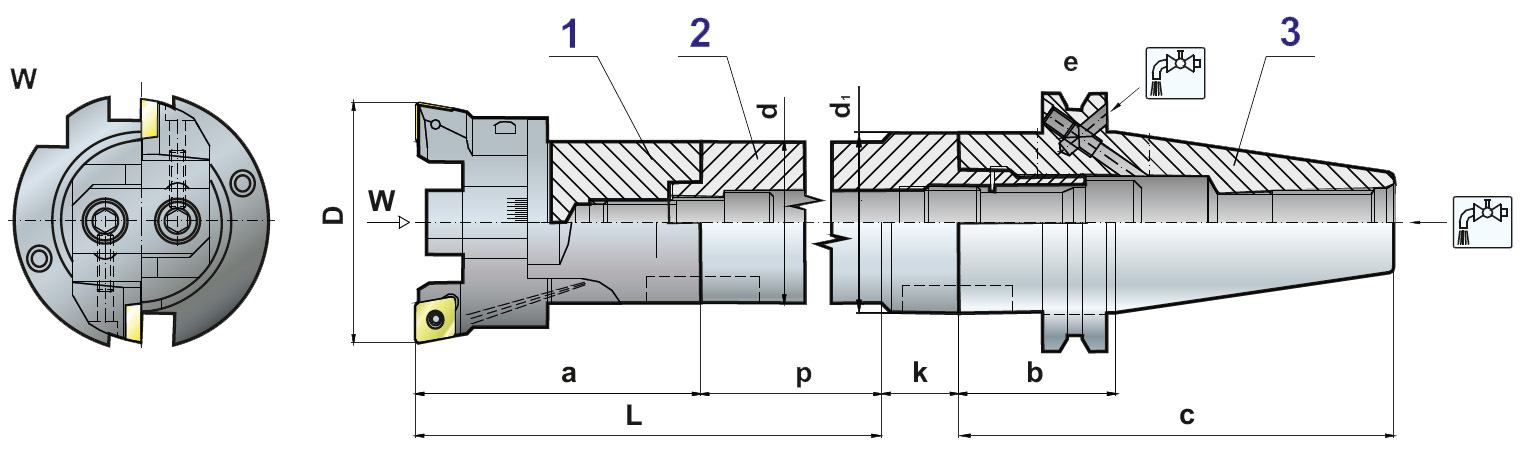

1. Głowica wytaczarska
2. Przedłużka
3. Chwyt
Połączenie z innymi częściami:
Modułowy system wytaczarski - PAFANA
