Opis produktu
Właściwości i zastosowanie:

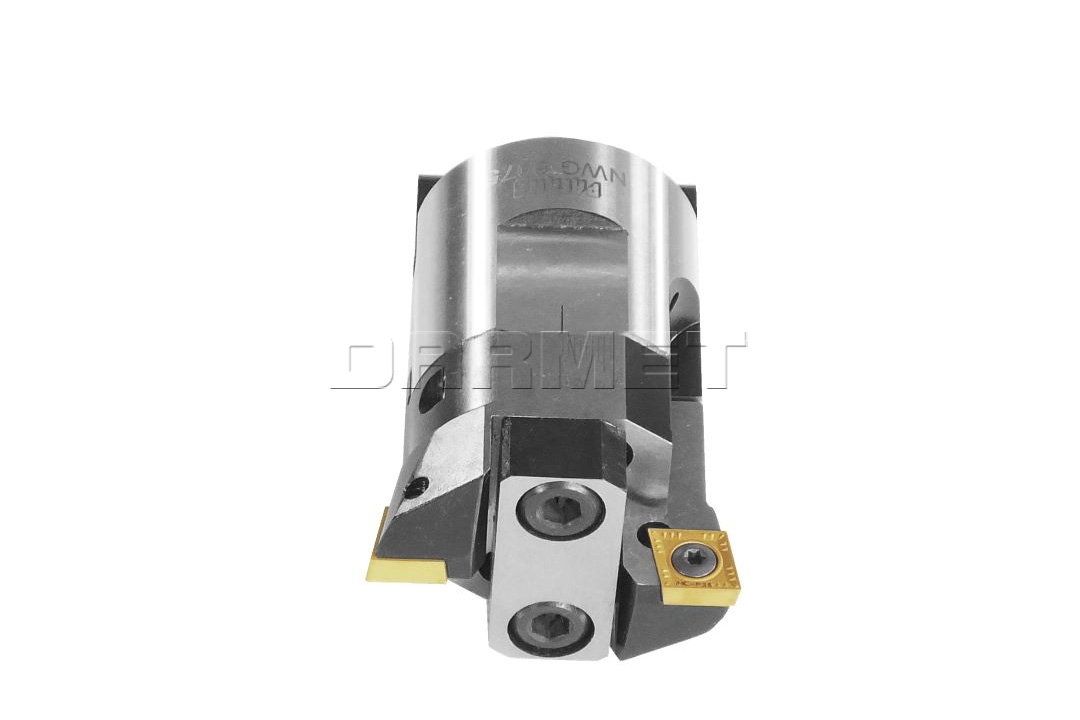

- Głowica wytaczarska dwuostrzowa NWG6075.
- Głowica przeznaczona do zgrubnej obróbki otworów o średnicach 60 - 75 mm.
- Do głowicy pasują następujące płytki: CC..1204..
- Głowice o zakresie średnic 60 - 180 mm można łączyć z chwytami bez użycia przedłużek.
- Za pomocą przedłużek NWP... (NWP50100, NWP50130) również można łączyć głowicę z chwytem.
- Można również łączyć z sobą przedłużki, jednak nalezy pamiętać o zachowaniu maksymalnej sztywności narzędzia - jak najmniejsza ilość łączonych elementów.
-
Chwyt pasujący do głowicy NWG6075:
- NWHA 40-50
- NWHA50-50
- NWHA40-63U
- NWHA50-63U
- NWBT40-50
- NWBT50-50
- NWBT40-63U
- NWBT50-63U
- NWHR40-50
- NWHR50-50
- NWHR40-63U
- NWHR50-63U
- NWMC5-63UR
- NWMC6-63UR
- NWHSKA63-63UR
- NWHSKA100-63UR
- Wytaczadła z systemem doprowadzenia chłodziwa do strefy obróbki.
- Kąt nachylenia płytki: 90o
- Uwaga: Przedmiotem sprzedaży jest głowica wytaczarska. Płytki, przedłużka oraz chwyt są sprzedawane oddzielnie !!!
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D | 60 - 75 | mm |
| a | 80 | mm |
| Waga | 1,140 | kg |
1. Głowica wytaczarska
2. Przedłużka
3. Chwyt
Połączenie z innymi częściami:
Modułowy system wytaczarski - PAFANA
