Opis produktu
Właściwości i zastosowanie:

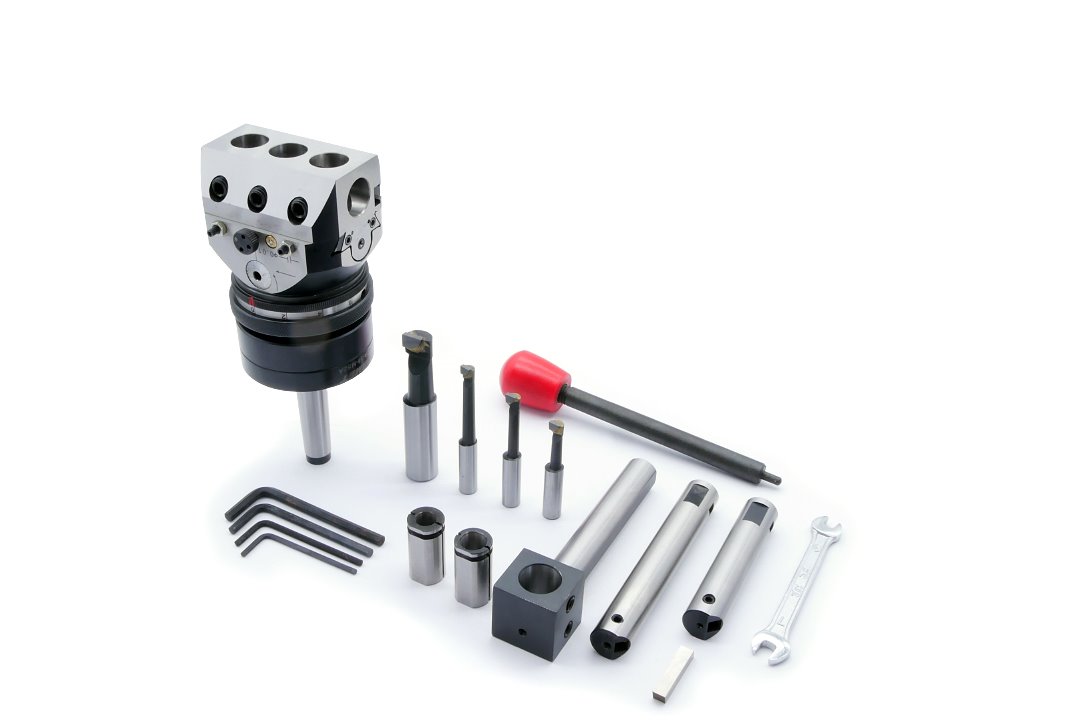

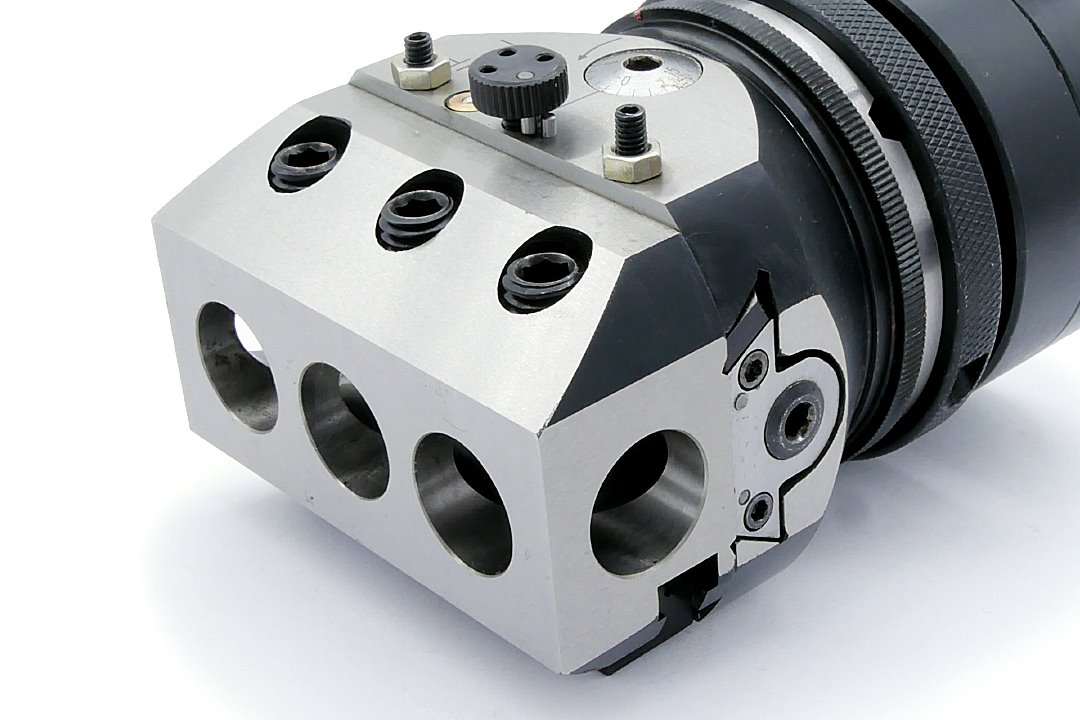

Głowica uniwersalna do wytaczania i planowania jest urządzeniem, które dzięki możliwości wielopozycyjnego mocowania noży oraz automatycznego posuwu sanek narzędziowych pozwala na wykonywanie szeregu zróżnicowanych operacji obróbkowych takich jak:
- wytaczanie otworów w szerokim zakresie średnic,
- toczenie poprzeczne przedniej i tylnej powierzchni czołowej otworu oraz obtaczanie powierzchni zewnętrznych,
- wykonywanie rowków,
- toczenie wewnętrznych i zewnętrznych powierzchni poprzez sumowanie posuwu wrzeciona obrabiarki z automatycznym posuwem sanek narzędziowych głowicy,
- nacinanie gwintów,
- wykonywanie obróbki wielonożowej itd.
Uniwersalna głowica wytaczarska wykonuje te same operacje wytaczania, co standardowa, ręcznie regulowana głowica wytaczarska, ale mechanizm automatycznego posuwu może być ustawiony tak, aby automatycznie posuwać wytaczadło w bok o określoną wartość przy każdym obrocie wrzeciona.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Średnica roztaczania | 5 - 250 mm |
| Średnica chwytu | 18 mm |
| Przesuw sanek | ± 15 mm |
| Regulacja skali dopływu | 0,005 mm |
| Obrót dopływu ręcznego | 3 mm |
| Obrót dopływu automatycznego | 0,02; 0,04; 0,06 mm |
| Wymiary | 84 x 58 x 80 mm |
Informacje techniczne: chwyt Morse (DIN228)

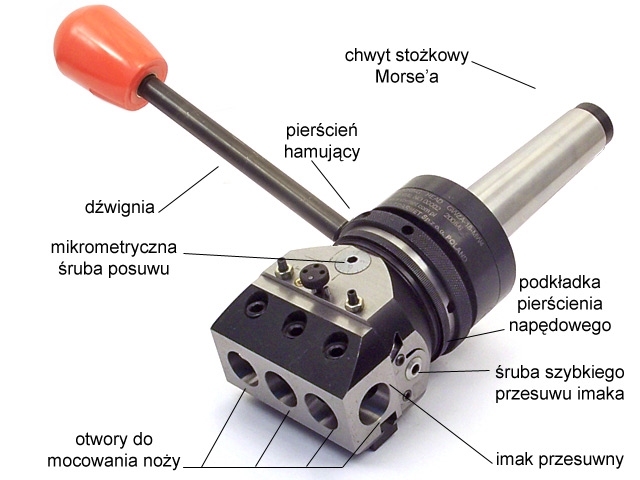

Budowa i zasada działania wytaczadła GWZA
Możliwe operacje do wykonania:
Instrukcje obsługi
