Opis produktu
Właściwości i zastosowanie:

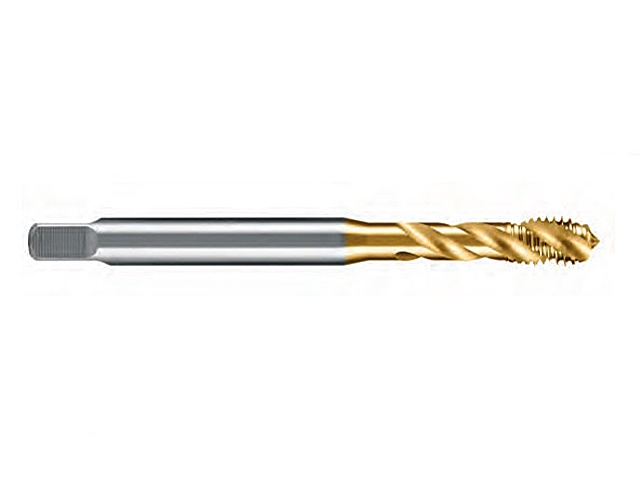

- Wysokowydajny gwintownik maszynowy do gwintu metrycznego zwykłego M4 .
- Narzędzie wykonane ze stali szybkotnącej z zawartością kobaltu HSS-E wg normy DIN 376-C.
- Uniwersalny gwintownik maszynowy pokryty jest powłoką TiN (azotek tytanu), która twardość narzędzia oraz jego żywotność.
- Pasuje do głowic gwintujących i oprawek gwintujących.
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej.
- Tolerancja: 6H
- Typ otworu: nieprzelotowy
-
Gwintowniki maszynowe o wytrzymałości: Rm ≤ 850 [N/mm²] przeznaczone są do:
- stali magnetycznej miękkiej
- stali konstrukcyjnych, do nawęglania, automatowych
- stali węglowej
- stali stopowej ulepszonej
- żeliwa sferoidalnego
- żeliwa ciągliwego
- aluminium/ magnez niestopowe
- stopów aluminium Al , Si <0,5% oraz stopów aluminium Al , Si <10%
- miedź niestopowa
- stopów miedzi, twardego mosiądzu oraz brązu
- Narzędzie przeznaczone jest do maszynowego nacinania gwintów wewnętrznych.
- Wykonanie: R40 - rowki wiórowe śrubowe prawe pod kątem nachylenia 40°
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | M4 |
| Skok | 0,7 mm |
| L1 | 63 mm |
| L2 | 7 mm |
| d2 | 2,8 mm |
| a (kwadrat) | 2,1 mm |
| Z (liczba rowków wiórowych) | 3 |
| Średnica wiertła pod gwintownik | 3,3 mm |
| Kod produktu | 6110M4T |
