Opis produktu
Właściwości i zastosowanie:

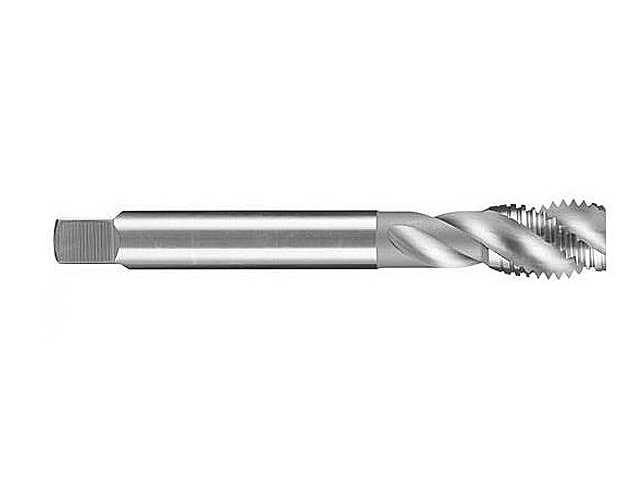

- Wysokowydajny gwintownik maszynowy do gwintu rurowego walcowego G1.
- Narzędzie wykonane ze stali szybkotnącej z zawartością kobaltu HSS-E wg normy DIN 5156-C.
- Uniwersalny gwintownik maszynowy charakteryzuje się dobrą wytrzymałością.
- Tolerancja: ISO 228
- Typ otworu: nieprzelotowy
-
Gwintowniki maszynowe calowe o wytrzymałości: Rm ≤ 850 [N/mm²] przeznaczone są do:
- stali magnetycznej miękkiej
- stali konstrukcyjnych, do nawęglania, automatowych
- stali węglowej
- stali stopowej ulepszonej
- aluminium/ magnez niestopowe
- stopów aluminium Al , Si <0,5%
- miedź niestopowa
- stopów miedzi, twardego mosiądzu oraz brązu
- Narzędzie przeznaczone jest do maszynowego nacinania gwintów wewnętrznych.
- Wykonanie: R40 - rowki wiórowe śrubowe prawe pod kątem nachylenia 40°
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | G1 |
| Skok | 11 zwoi/cal |
| L1 | 160 mm |
| L2 | 24 mm |
| d2 | 25 mm |
| a (kwadrat) | 20 mm |
| Z (liczba rowków wiórowych) | 5 |
| Średnica wiertła pod gwintownik | 30,75 mm |
| Kod produktu | 6110G1 |
