Opis produktu
Właściwości i zastosowanie:

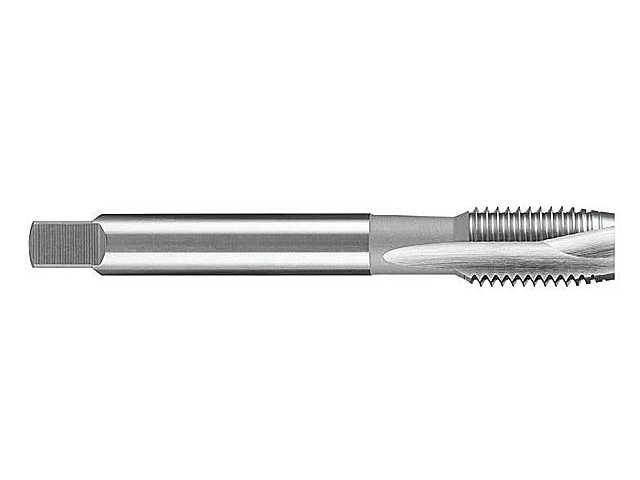

- Wysokowydajny gwintownik maszynowy do gwintu rurowego walcowego G3/4 .
- Narzędzie wykonane ze stali szybkotnącej z zawartością kobaltu HSS-E wg normy DIN 5156-B.
- Uniwersalny gwintownik maszynowy charakteryzuje się dobrą wytrzymałością.
- Tolerancja: ISO 228
- Typ otworu: przelotowy
-
Gwintowniki maszynowe calowe o wytrzymałości: Rm ≤ 850 [N/mm²] przeznaczone są do:
- stali magnetycznej miękkiej
- stali konstrukcyjnych, do nawęglania, automatowych
- stali węglowej
- stali stopowej ulepszonej
- aluminium/ magnez niestopowe
- stopów aluminium Al , Si <0,5%
- miedź niestopowa
- stopów miedzi, twardego mosiądzu oraz brązu
- Narzędzie przeznaczone jest do maszynowego nacinania gwintów wewnętrznych.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | G3/4 |
| Skok | 14 zwoi/cal |
| L1 | 140 mm |
| L2 | 25 mm |
| d2 | 20 mm |
| a (kwadrat) | 16 mm |
| Z (liczba rowków wiórowych) | 4 |
| Średnica wiertła pod gwintownik | 24,5 mm |
| Kod produktu | 2510G3/4 |
