Opis produktu
Właściwości i zastosowanie:

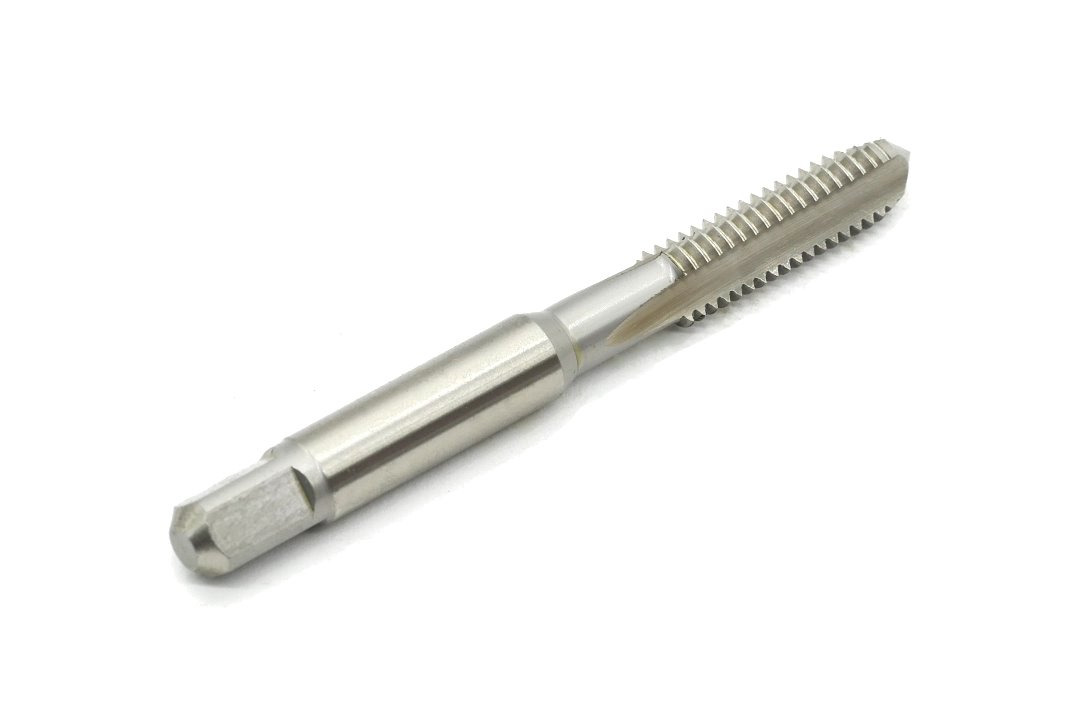

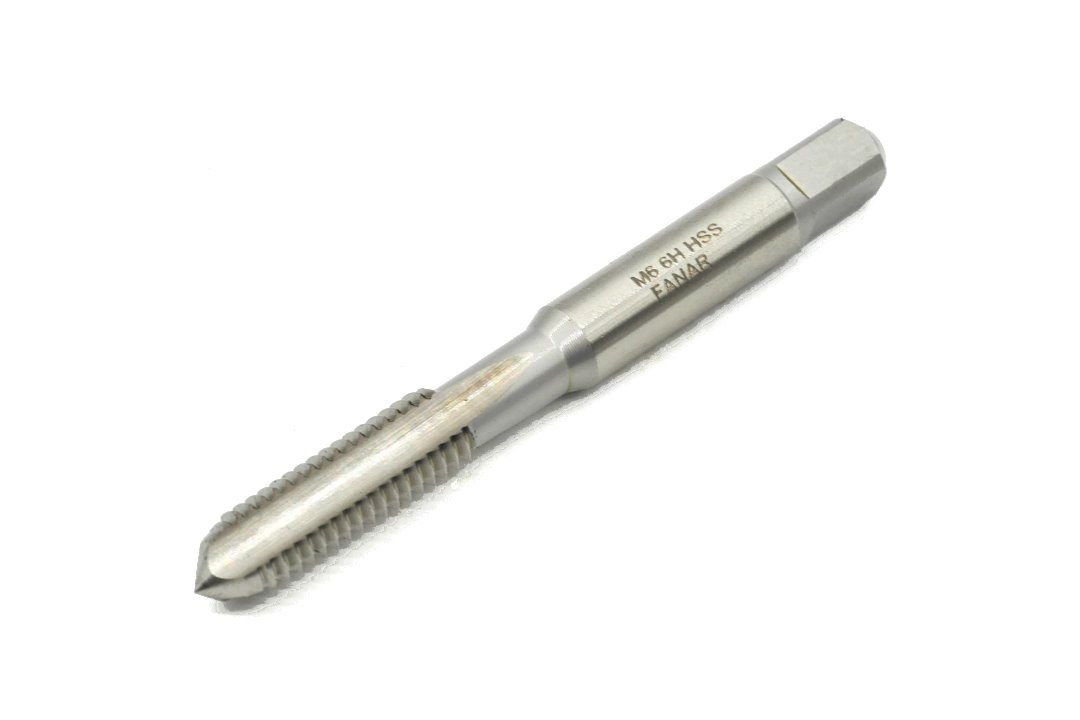

- Krótki gwintownik maszynowy FANAR M6 do wykonywania zwykłych gwintów metrycznych.
- Gwint M6x1 o skoku 1 mm.
- Przeznaczony do wykonywania gwintów w otworach przelotowych i nieprzelotowych.
- Posiada proste rowki wiórowe oraz nakrój około 3P.
- Krótka konstrukcja zgodna z normą DIN 352.
- Wykonany ze stali szybkotnącej HSS.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Narzędzie nie posiada dodatkowej powłoki.
Obrabiane materiały:
- stale konstrukcyjne
- stale węglowe
- stale niskostopowe
- stale automatowe
- stale do nawęglania
- staliwa
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M6 |
| P | 1 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | ok. 3P |
| Rowki wiórowe | proste |
| l1 | 56 mm |
| l2 | 18 mm |
| l3 | 27 mm |
| ⌀d2 | 6 mm |
| a | 4,9 mm |
| Otwór pod gwint | 5 mm |
| Materiał | HSS |
| Powłoka | brak |
| Norma | DIN 352 |
| Typ otworu | przelotowy / nieprzelotowy |
| Kod produktu | E1-131001-0060 |
