Opis produktu
Właściwości i zastosowanie:

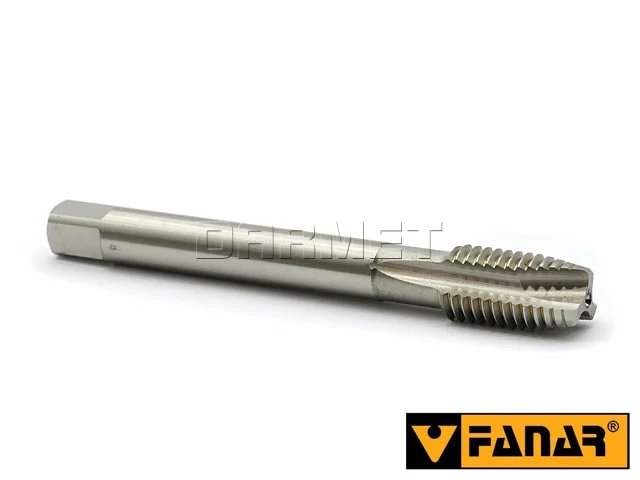

- Lewy gwintownik maszynowy FANAR M16x1,5 do wykonywania metrycznych gwintów drobnozwojnych.
- Gwint M16x1,5 LH o skoku 1,5 mm.
- Przeznaczony do wykonywania gwintów lewych, dokręcanych w kierunku przeciwnym do standardowych gwintów prawych.
- Posiada proste rowki wiórowe oraz krótki nakrój typu C / 2-3P.
- Geometria typu C pozwala na zastosowanie gwintownika w otworach przelotowych oraz nieprzelotowych.
- Wykonany z kobaltowej stali szybkotnącej HSSE, zapewniającej wysoką odporność na zużycie i temperaturę.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 374-C.
- Wysokowydajne wykonanie z serii 800.
Obrabiane materiały:
- stale konstrukcyjne i węglowe
- stale automatowe
- stale niskostopowe
- żeliwo sferoidalne i ciągliwe
- mosiądz długowiórowy
- niestopowe i niskostopowe stopy miedzi
- stopy aluminium o dobrej skrawalności
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek gwintu | lewy (LH) |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M16x1,5 LH |
| P | 1,5 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | C / 2-3P |
| Rowki wiórowe | proste |
| l1 | 100 mm |
| l2 | 20 mm |
| ⌀d2 | 12 mm |
| a | 9 mm |
| Otwór pod gwint | 14,5 mm |
| Materiał | HSSE |
| Powłoka | brak |
| Norma | DIN 374-C |
| Typ otworu | przelotowy / nieprzelotowy |
| Model | 800 |
| Kod produktu | D2-221101-0165 |
