Opis produktu
Właściwości i zastosowanie:

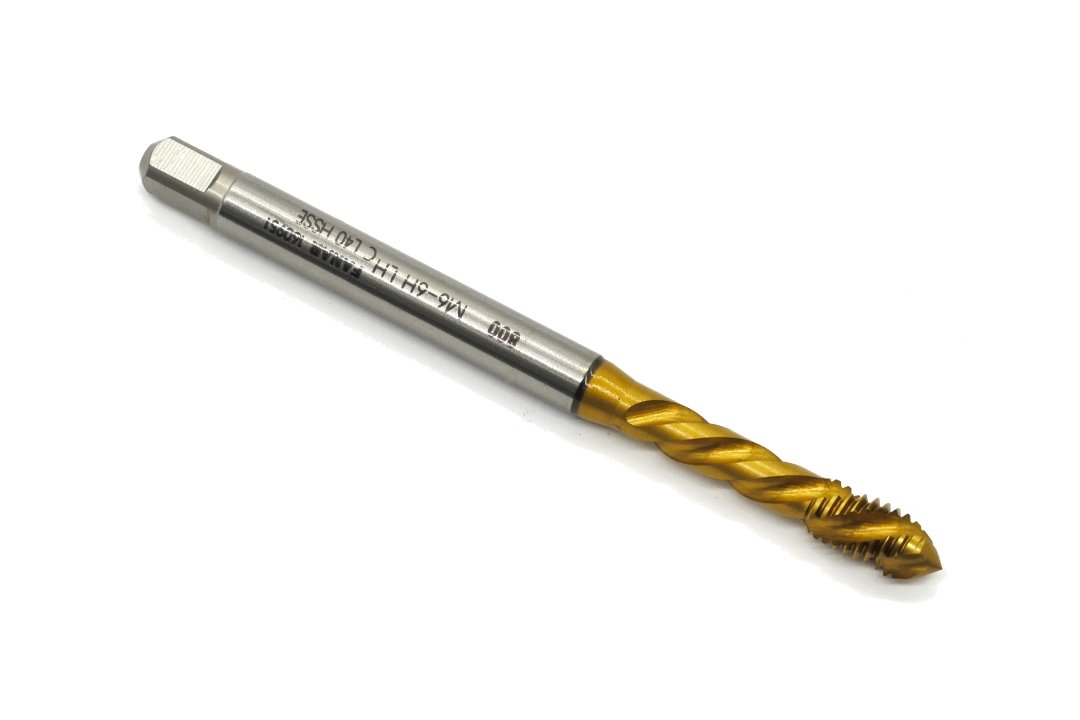

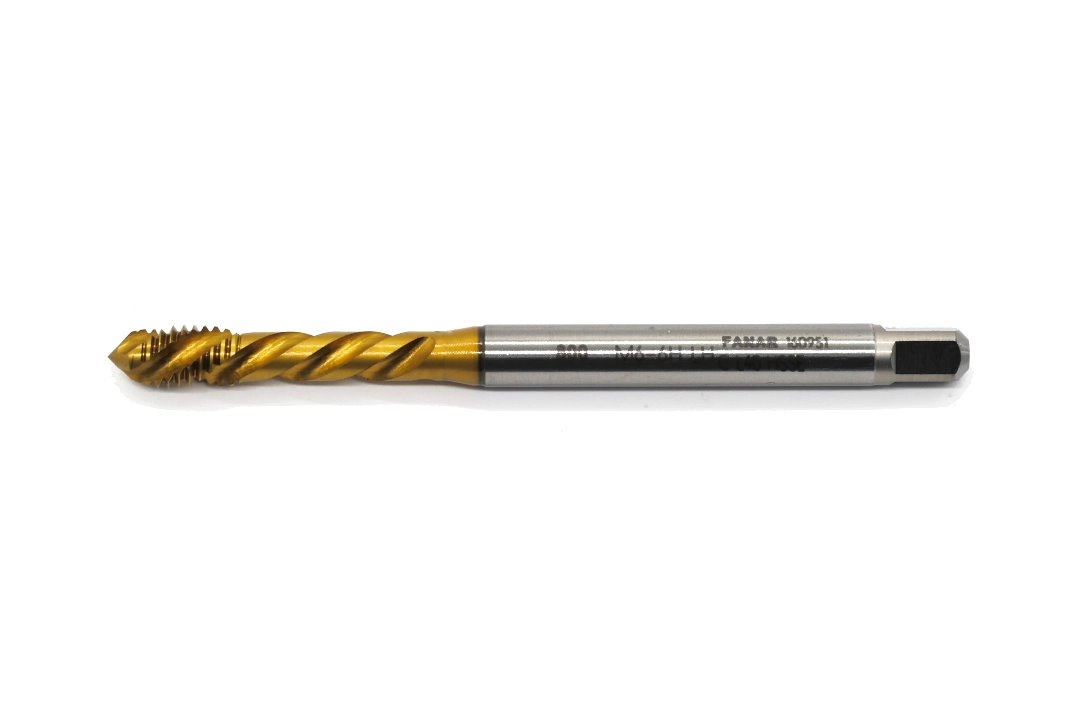

- Lewy gwintownik maszynowy FANAR M6 do wykonywania zwykłych gwintów metrycznych.
- Gwint M6 LH o skoku 1,0 mm.
- Przeznaczony do wykonywania lewych gwintów w otworach nieprzelotowych.
- Posiada lewe rowki wiórowe śrubowe L40 o kącie pochylenia około 40°, ułatwiające odprowadzanie wiórów z otworu.
- Nakrój typu C / 2-3P umożliwia wykonywanie gwintów blisko dna otworu.
- Wykonany z kobaltowej stali szybkotnącej HSSE, zapewniającej wysoką odporność na zużycie i temperaturę.
- Pokryty wielowarstwową powłoką TN2, oznaczaną w kodzie wykonania FANAR jako T2.
- Powłoka TN2 ogranicza tarcie oraz zwiększa odporność powierzchni roboczej na zużycie.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 371-C.
Obrabiane materiały:
- stale węglowe i konstrukcyjne
- stale automatowe
- stale niskostopowe
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | lewy (LH) |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M6 |
| P | 1,0 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | C / 2-3P |
| Rowki wiórowe | śrubowe lewe L40 |
| l1 | 80 mm |
| l2 L40 | 10 mm |
| l3 | 30 mm |
| ⌀d2 | 6 mm |
| a | 4,9 mm |
| Otwór pod gwint | 5,0 mm |
| Materiał | HSSE |
| Powłoka | TN2 (T2) |
| Norma | DIN 371-C |
| Typ otworu | nieprzelotowy |
| Model | 800 |
| Kod produktu | C2-593101-0060 |
