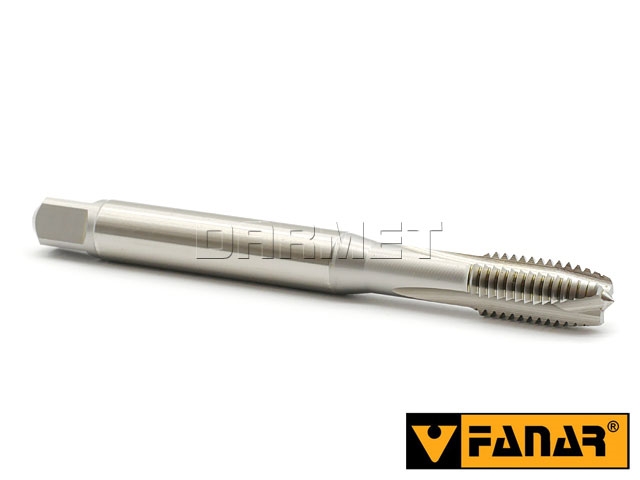

Opis produktu
Właściwości i zastosowanie:
- Materiał: HSSE - stal szybkotnąca kobaltowa
- Zastosowanie: stal nierdzewna INOX, wysokostopowa, kwasoodporna, austenityczna o wytrzymałości Rm ≤ 1000 [N/mm2]
- Typ otworu: przelotowy
- Rowki proste ze skośną powierzchnią natarcia
- Tolerancja: ISO-2 6H
- Nakrój: prosty, skośna powierznia natarcia, z długością nakroju 4 zwojów i kątem 8° (B / 4P)
- Gwintowniki maszynowe można stosować w:
Dane techniczne:
| Parametr | Wartość |
|---|---|
| M (d1) | 10 mm |
| P | 1,5 mm |
| l1 | 100 mm |
| l2 | 20 mm |
| l3 | 39 mm |
| d2 | 10 mm |
| chwyt (a): kwadrat | 8 mm |
| otwór pod gwint | 8,5 mm |
Czy wiesz, że ...?
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
W historii technologii Joseph Whitworth jest prawdopodobnie najbardziej znany ze standaryzacji gwintów śrub i dokładnego wykonania. To właśnie on wynalazł gwint rurowy. Jest on uważany za ojca nowoczesnego standardu gwintu i dlatego jest jedną z głównych postaci w historii gwintu. Zebrał i porównał śruby z jak największej liczby warsztatów w całej Anglii, a w 1841 roku opracował swój pierwszy projekt standardu, który określał użycie stałego kąta (55 stopni) między bokami gwintu średnicę zewnętrzną i rdzeniową, skok i kąt pochylenia linii śrubowej, torując tym samym drogę dla wielu następców. Gwint Whitwortha pozostał standardem w inżynierii do 1948 roku.
