Opis produktu
Właściwości i zastosowanie:

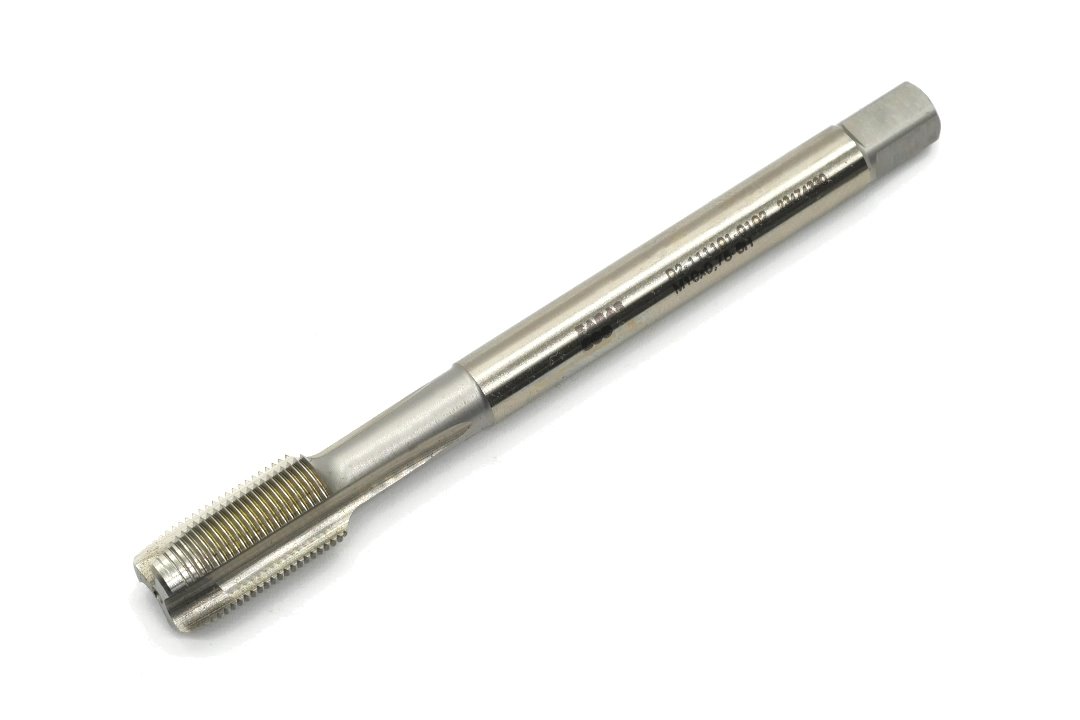

- Gwintownik maszynowy FANAR M10x0,75 do wykonywania metrycznych gwintów drobnozwojnych.
- Gwint M10x0,75 o skoku 0,75 mm.
- Przeznaczony przede wszystkim do wykonywania gwintów w otworach przelotowych.
- Posiada proste rowki wiórowe z łamaczem wióra, ułatwiającym kierowanie wiórów przed narzędzie.
- Nakrój typu B / 4-5P przeznaczony do wydajnego gwintowania otworów przelotowych.
- Wykonany z kobaltowej stali szybkotnącej HSSE, charakteryzującej się wysoką odpornością na zużycie i temperaturę.
- Szlifowany profil gwintu zapewnia wysoką dokładność wykonywanego gwintu.
- Tolerancja wykonywanego gwintu ISO2 (6H).
- Wykonanie zgodne z normą DIN 374-B.
- Wysokowydajne wykonanie z serii 800.
Obrabiane materiały:
- stale konstrukcyjne i węglowe
- stale niskostopowe i staliwa do ok. 800 N/mm²
- stale automatowe
- żeliwo sferoidalne i ciągliwe
- mosiądz długowiórowy
- niestopowe i niskostopowe stopy miedzi
- stopy aluminium o zawartości Si < 5%
- tworzywa termoplastyczne
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny drobnozwojny |
| Rozmiar | M10x0,75 |
| P | 0,75 mm |
| Tolerancja średnicy podziałowej | ISO2 (6H) |
| Nakrój | B / 4-5P |
| Rowki wiórowe | proste, z łamaczem wióra |
| l1 | 90 mm |
| l2 | 18 mm |
| ⌀d2 | 7 mm |
| a | 5,5 mm |
| Otwór pod gwint | 9,2 mm |
| Materiał | HSSE |
| Norma | DIN 374-B |
| Typ otworu | przelotowy |
| Model | 800 |
| Kod produktu | D2-111101-0102 |
